Удвоитель напряжения

На вход удвоителя подается переменное или пульсирующее напряжение (рис.1). Положительный полупериод входного напряжения Uinp через диод D1 поступает на С1, а отрицательный через диод D2 – на С2. На конденсаторах эти напряжения суммируются, выходное напряжение Uout 2 · 1.4 · Uinp.

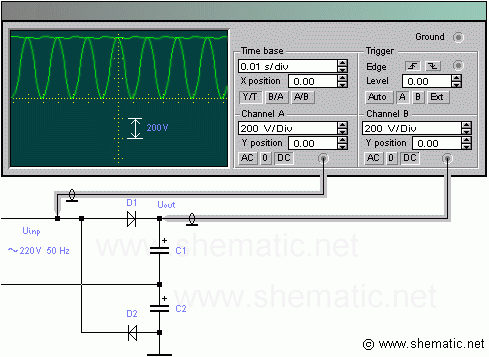

Схема удвоителя напряжения
Схема удвоителя напряжения.
