Преобразователи напряжение – частота на логических элементах

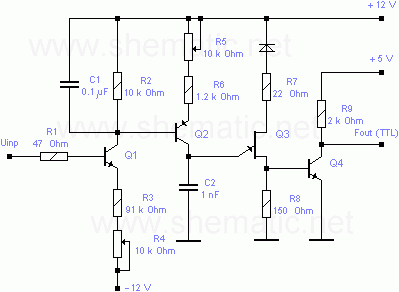

Преобразователь напряжение – чстота (или генератор управляемый напряжением) на транзисторах приведен на рис.1, генерирует выходные импульсы TTL уровней в диапазоне от 0 до 50 кГц при входном напряжении от 0 до 10 V. Транзисторы Q1 и Q2 – кремниевые с коэффициентом усиления по току не менее 100, Q3 – КТ117, Q4 – любой типа n-p-n. Резистором R4 устанавливается частота Fout = 0 Гц при Uinp = 0 V, а резистором R5 – Fout = 50 кГц при Uinp = 10 V.

Преобразователь напряжение – чстота на транзисторах
Рис. 1. Преобразователь напряжение – чстота на транзисторах.

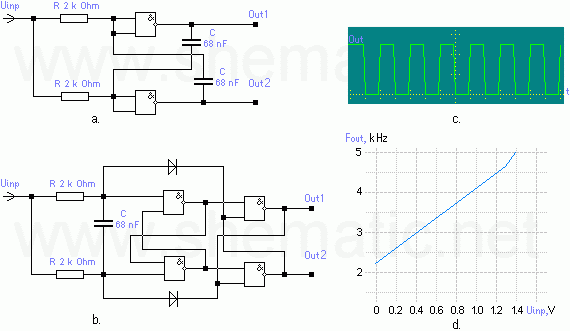

Преобразователи напряжение – чстота на логических элементах “И” наведены на рис.2. Схемы практически линейны в диапазоне входных напряжений от 0 до 1.2 V. Частота входного сигнала зависит от номинальных значений резисторов R и конденсаторов С.

Преобразователи напряжение – частота на логических элементах
Рис. 2. Преобразователи напряжение – частота на логических элементах.

добавлено 17.01.09 00:09:51 | просмотрено 16721 раз
