Схема электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170)

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля LADA Priora (ВАЗ-2170) >> Схема электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170)

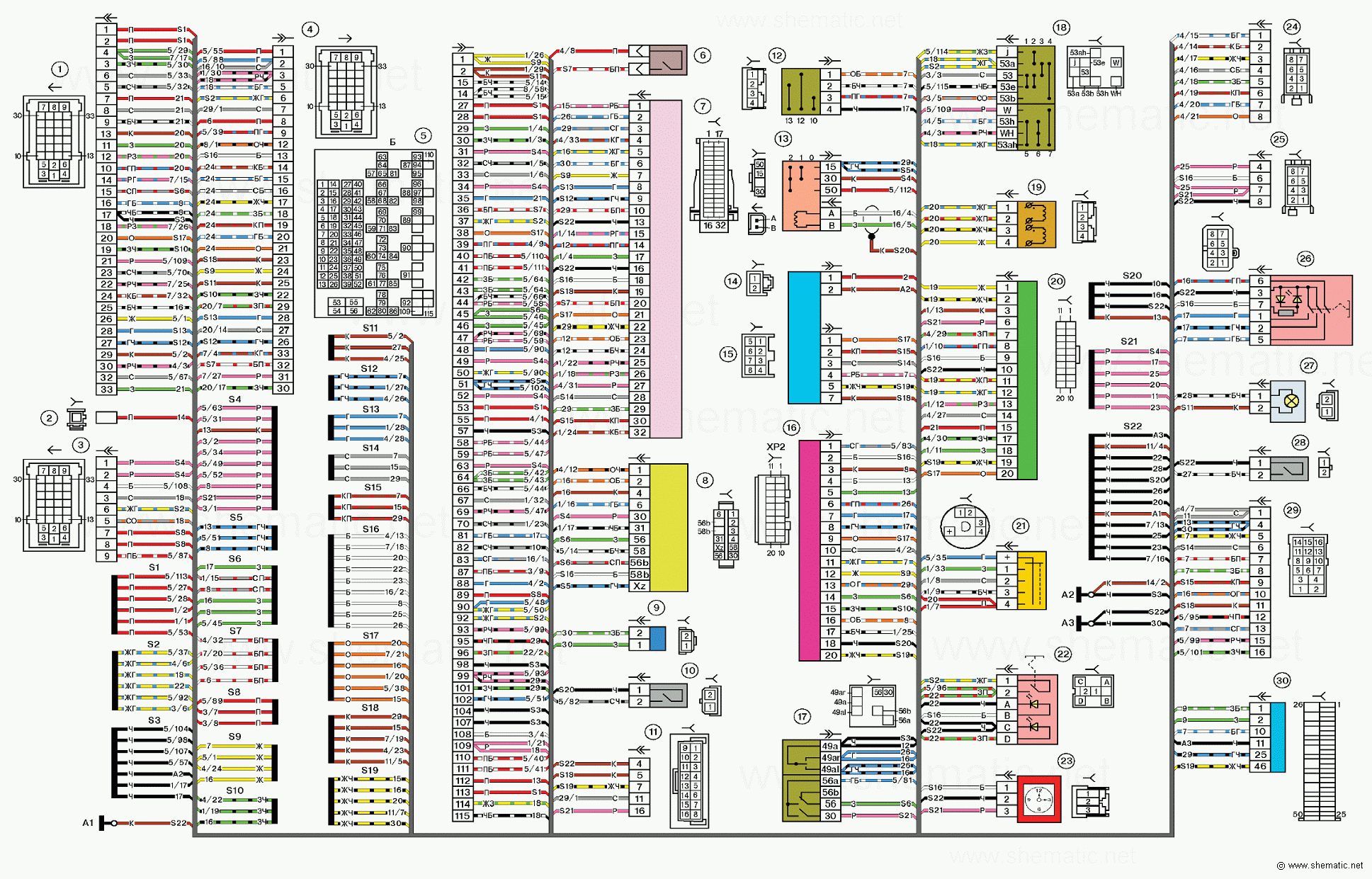

Схема электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений панели приборов автомобиля LADA Priora (ВАЗ-2170).


1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета
17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности

А1, А2, А3 – точка заземления жгута панели приборов
Б – колодка монтажного блока

Провода на данной схеме электрооборудования автомобиля LADA Priora (ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.

Жгут проводов панели приборов – 2170-3724030.

добавлено 21.01.09 19:51:56 | просмотрено 25016 раз
