Схема электрических соединений системы зажигания автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений системы зажигания автомобиля LADA Priora (ВАЗ-2170)

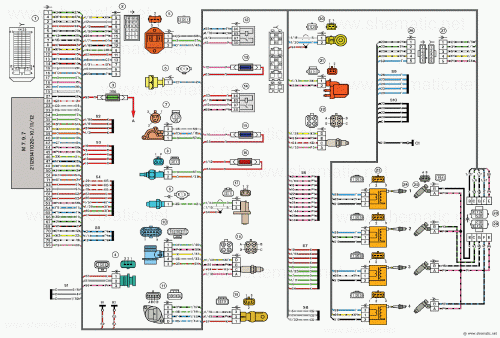

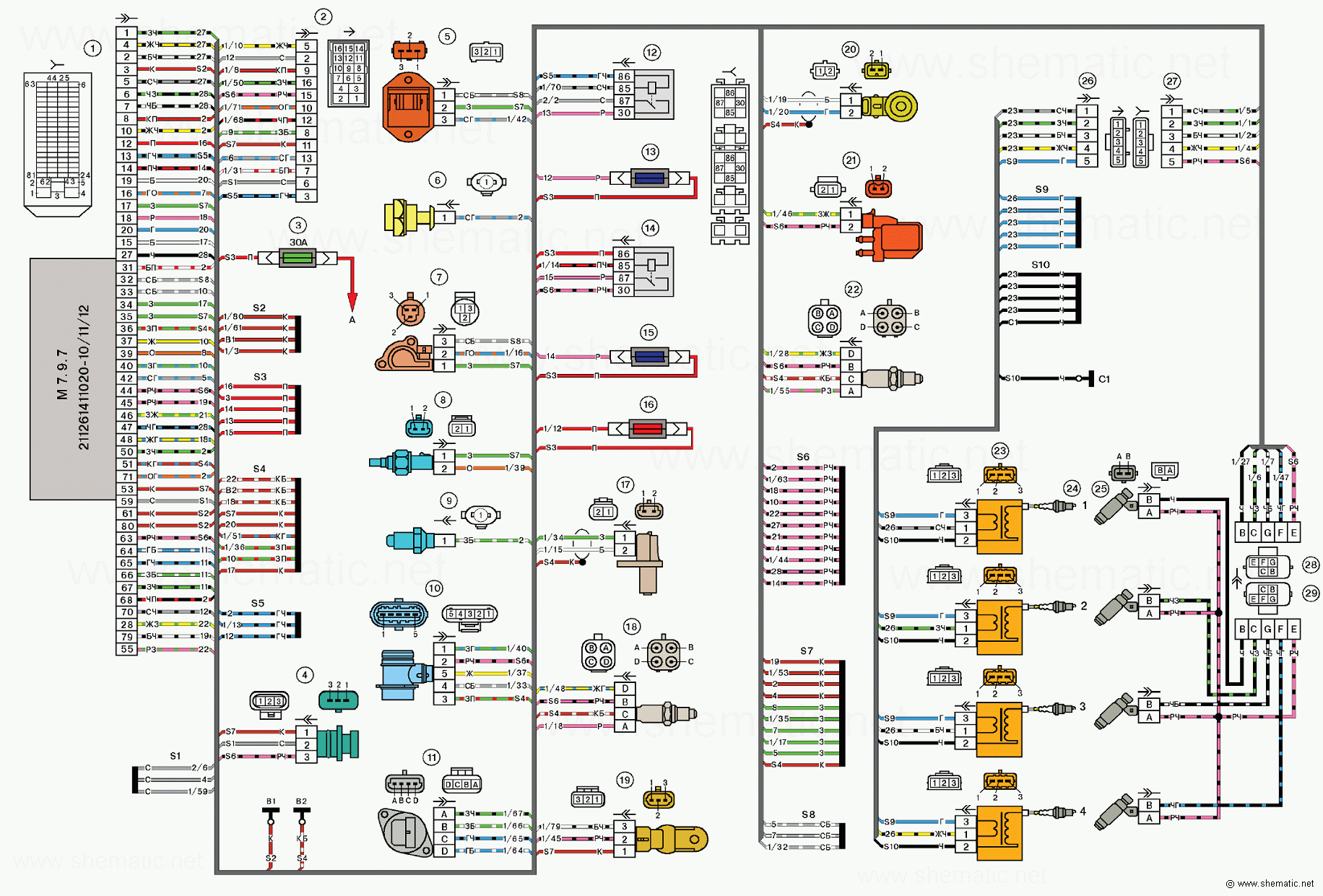

Схема электрических соединений системы зажигания автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений системы зажигания автомобиля LADA Priora (ВАЗ-2170).


1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле электробензонасоса
13 – предохранитель цепи питания электробензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А)
16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания

А – к клемме «плюс» (+) аккумуляторной батареи
В1, В2 – точка заземления жгута системы зажигания
С1 – точка заземления жгута проводов катушек зажигания

Жгут проводов системы зажигания – 2170-3724026
Жгут проводов катушек зажигания – 1118-3724148
Жгут проводов форсунок – 11186-3724036

Провода на данной схеме электрооборудования автомобиля LADA Priora (ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
