Схема электрических соединений левой передней двери автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений левой передней двери автомобиля LADA Priora (ВАЗ-2170)

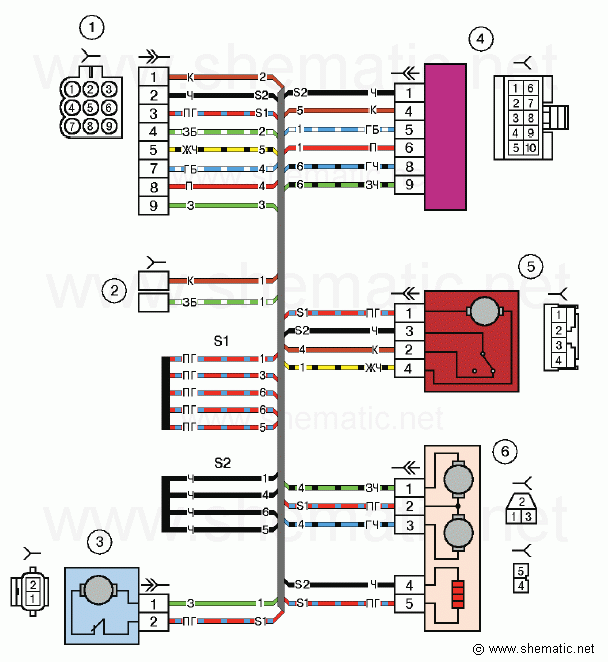

Схема электрических соединений левой передней двери автомобиля LADA Priora (ВАЗ-2170).

Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений левой передней двери автомобиля LADA Priora (ВАЗ-2170).

1 – колодка дополнительного заднего левого жгута проводов к заднему жгуту
2 – колодка дополнительного заднего левого жгута проводов к переднему левому громкоговорителю
3 – электродвигатель стеклоподъемника
4 – модуль двери водителя
5 – электродвигатель блокировки левой передней двери
6 – электродвигатель наружного левого зеркала
Дополнительный задней левый жгут проводов – 21703-3724551-90

Провода на данной схеме электрооборудования автомобиля LADA 2170 имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
