Система управления двигателем Шевроле Ланос (схема 2)

Система управления двигателем Шевроле Ланос (схема 2)

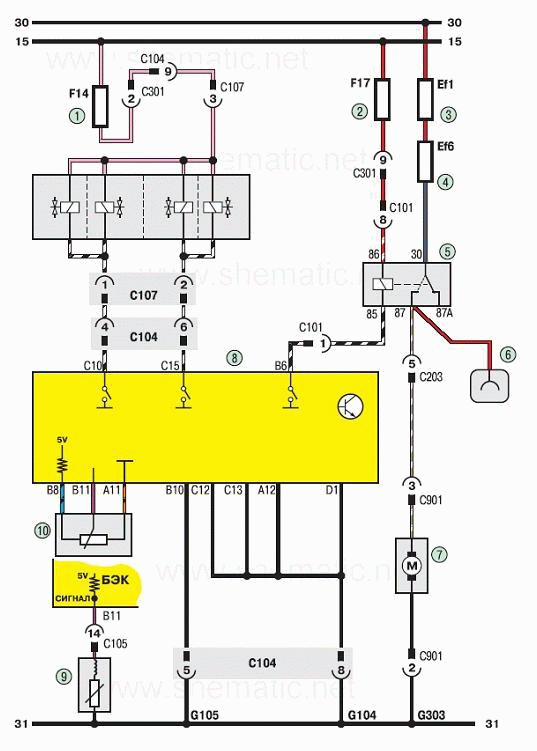

Система управления двигателем Шевроле Ланос (схема 2).


1,2– предохранители (15А);
3 – плавкая вставка (80А);
4 – плавкая вставка (15A);
5 – реле топливного насоса;
6 – диагностическая колодка топливного насоса;
7 – топливный насос;
8 – электронный блок управления двигателем;
9 – датчик концентрации кислорода;
10 – октан–корректор (установлен на часть автомобилей);
11 – топливная рампа.
