Система управления двигателем Шевроле Ланос (схема 4)

Система управления двигателем Шевроле Ланос (схема 4)

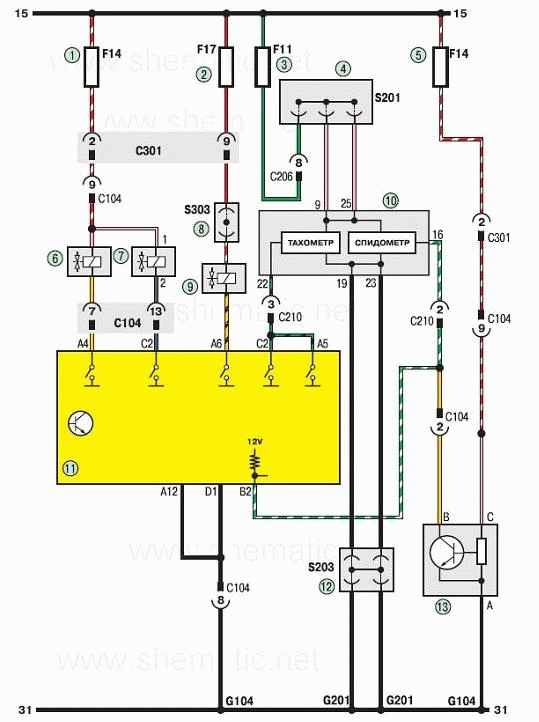

Система управления двигателем Шевроле Ланос (схема 4).


1,2,5 – предохранители (15А);
3 – предохранитель (10А);
4, 12 – соединительные колодки;
6 – электромагнитный клапан рециркуляции отработавших газов;
7 – двухходовой клапан;
8 – соединительная колодка;
9 – гравитационный клапан;
10 – комбинация приборов;
11 – электронный блок управления двигателем;
13 – датчик скорости автомобиля (для автомобилей, оснащенных механической коробкой передач).
