Соединения приборов освещения Шевроле Ланос (схема 1)

Соединения приборов освещения Шевроле Ланос (схема 1)

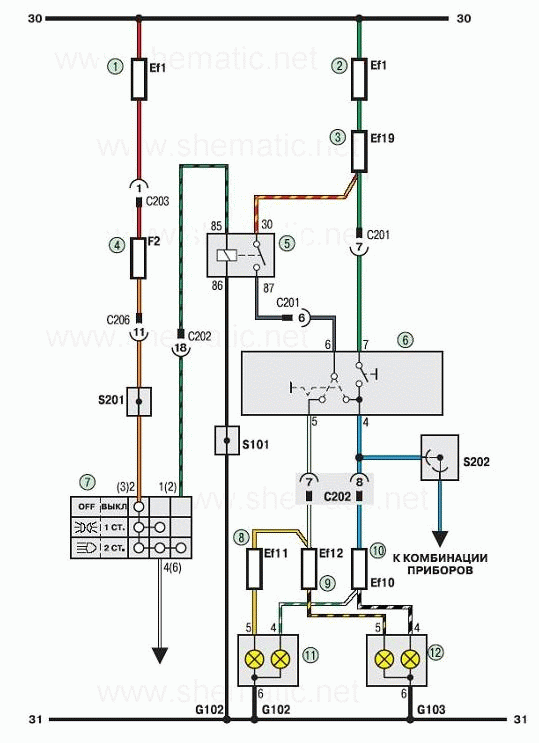

Соединения приборов освещения Шевроле Ланос (схема 1).


1,2 – плавкие вставки (80 А);
3 – плавкая вставка (25 А);
4,8,9 – предохранители (10А):
5 – реле противотуманных фар:
6 – переключатель указателей поворота и света фар;
7 – переключатель наружного освещения:
10 – плавкая вставка (20 А);
11 – фара левая;
12 – фара правая.
