Соединения приборов освещения Шевроле Ланос (схема 3)

Соединения приборов освещения Шевроле Ланос (схема 3)

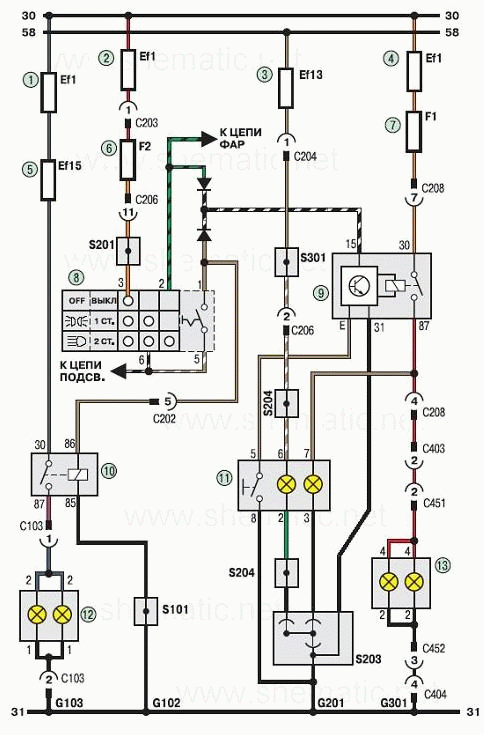

Соединения приборов освещения Шевроле Ланос (схема 3).


1, 2, 4 – плавкие вставки (80А);
3 – плавкая вставка (10А);
5 – плавкая вставка (15А);
6 – предохранитель F2 (10А);
7 – предохранитель F1 (10А);
8 – переключатель наружного освещения;
9 – реле задних противотуманных фонарей,
10 – реле передних противотуманных фар;
11 – выключатель задних противотуманных фонарей;
12 – передние противотуманные фары;
13 – задние противотуманные фонари.
