Соединения приборов освещения Шевроле Ланос (схема 7)

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Шевроле Ланос >> Соединения приборов освещения Шевроле Ланос (схема 7)

Соединения приборов освещения Шевроле Ланос (схема 7)

Соединения приборов освещения Шевроле Ланос (схема 7)

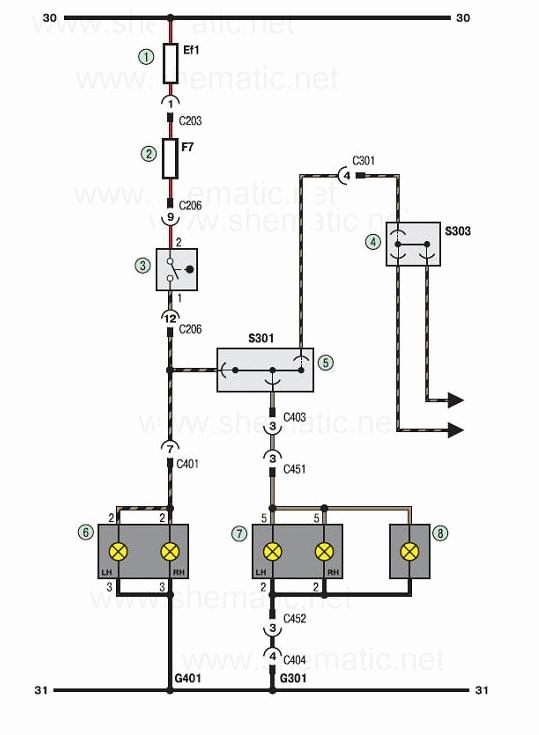

Соединения приборов освещения Шевроле Ланос (схема 7).


1 – плавкая вставка (80А);
2 – предохранитель (15А);
3 – выключатель стоп–сигналов;
4, 5 – соединительные колодки;
6 – лампа стоп–сигнала в заднем правом фонаре;
7 – лампа стоп–сигнала в заднем левом фонаре;
8 – дополнительный стоп–сигнал.
