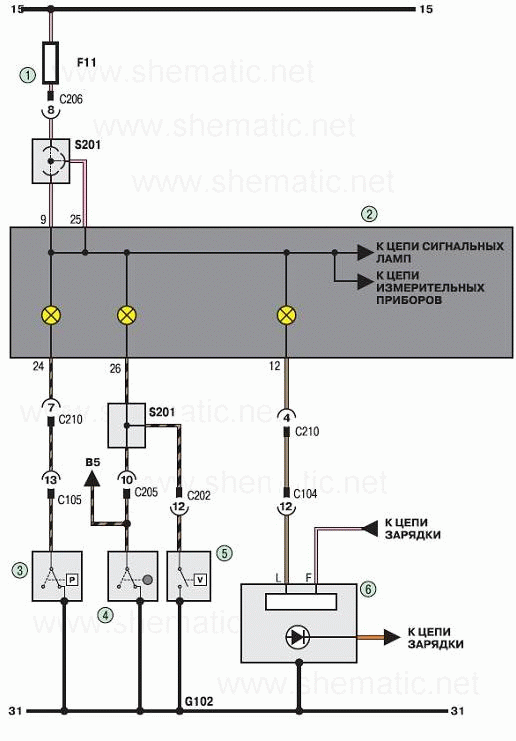

Соединения комбинации приборов Шевроле Ланос (схема 3).
1 – предохранитель (10А);
2 – комбинация приборов;
3 – датчик давления масла;
4 – рычаг привода стояночного тормоза;
5 – датчик уровня тормозной жидкости;
6 – генератор.
добавлено 31.01.09 18:02:56 | просмотрено 12290 раз
