Подушка безопасности Шевроле Ланос

Подушка безопасности Шевроле Ланос

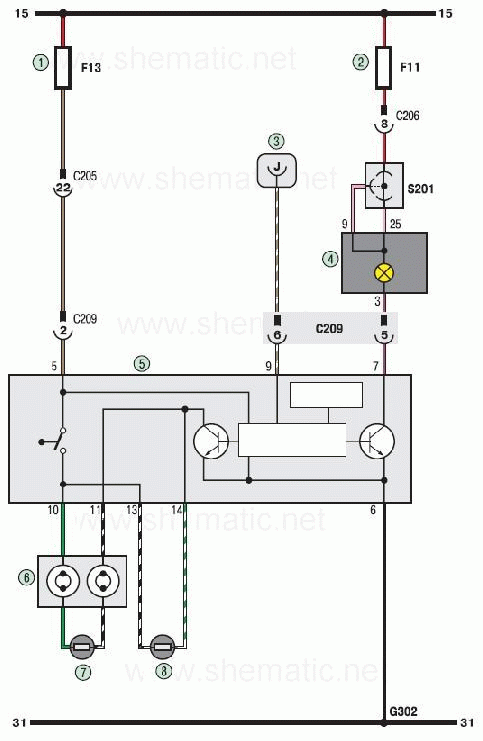

Подушка безопасности Шевроле Ланос.


1 – предохранитель (15А);
2 – предохранитель (10А);
З – диагностический разъем;
4 – сигнальная лампа неисправности подушки безопасности в комбинации приборов;
5 – электронный блок управления подушкой безопасности;
6 – контактное кольцо подушки безопасности;
7 – модуль подушки безопасности водителя;
8 – модуль подушки безопасности переднего пассажира (устанавливают в зависимости от комплектации автомобиля).
