Система управления двигателем Шевроле Ланос (схема 3)

Система управления двигателем Шевроле Ланос (схема 3)

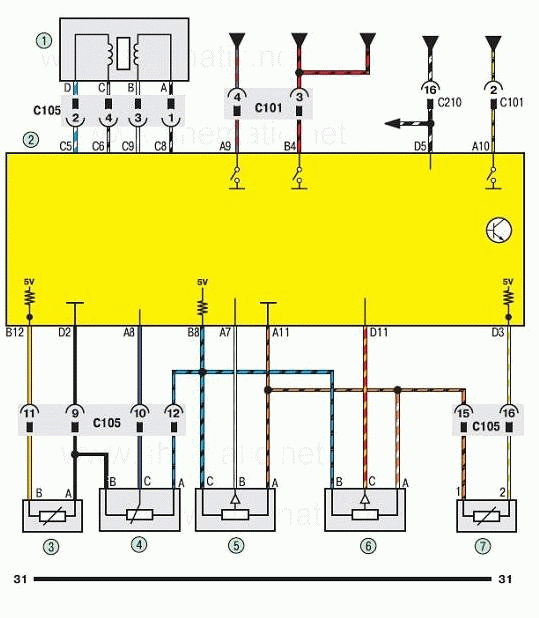

Система управления двигателем Шевроле Ланос (схема 3).


1 – датчик холостого хода;
2 – электронный блок управлении двигателем;
3 – датчик температуры охлаждающей жидкости;
4 – датчик положения дроссельной заслонки;
5 – датчик давления воздуха во впускном коллекторе;
6 – датчик давления в системе кондиционирования;
7 – датчик температуры воздуха во впускном коллекторе.
