Соединения приборов освещения Шевроле Ланос (схема 2)

Соединения приборов освещения Шевроле Ланос (схема 2)

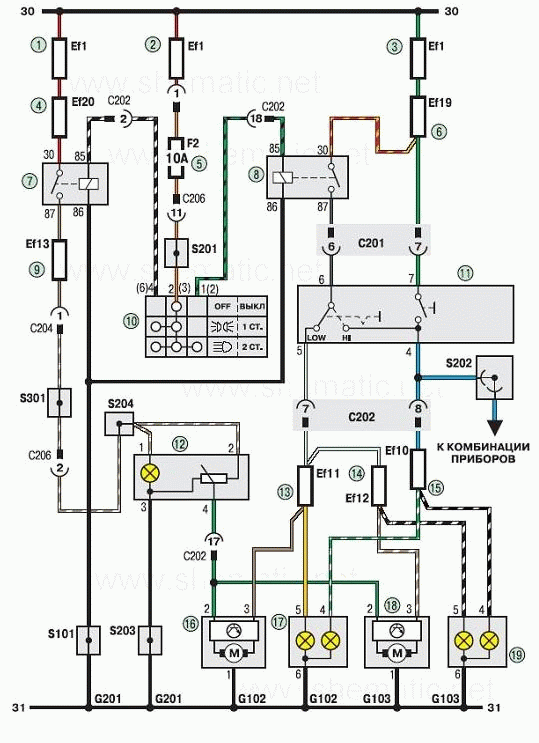

Соединения приборов освещения Шевроле Ланос (схема 2).


1, 2, 3 – плавкие вставки (80А);
4, 15 – плавкая вставка (20А);
5, 9, 13, 14 – предохранители (10А);
6 – плавкая вставка (25А);
7 – реле;
8 – реле фар;
10 – переключатель наружного освещения;
11 – переключатель указателей поворота;
12 – переключатель корректора фар;
16 – корректор левой фары;
17 – фара левая;
18 – корректор правой фары;
19 – фара правая.
