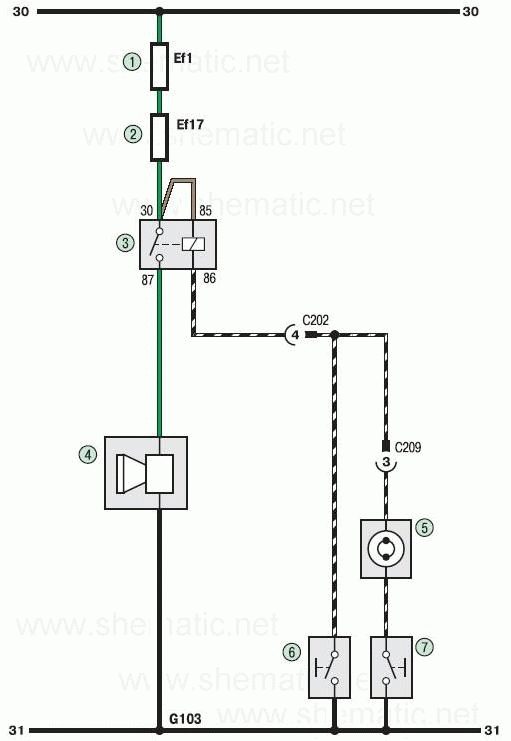

Соединения звукового сигнала Шевроле Ланос.
1 – плавкая вставка (80А);
2 – плавкая вставка (10A),
3 – реле звукового сигнала;
4 – звуковой сигнал;
5 – контактный диск;
6 – выключатель звукового сигнала (автомобили не оснащенные подушкой безопасности);
7 – выключатель звукового сигнала (оснащенные модулем подушки безопасности).
