Соединение генераторной установки и системы пуска двигателя автомобиля Шевроле Ланос

Соединение генераторной установки и системы пуска двигателя автомобиля Шевроле Ланос

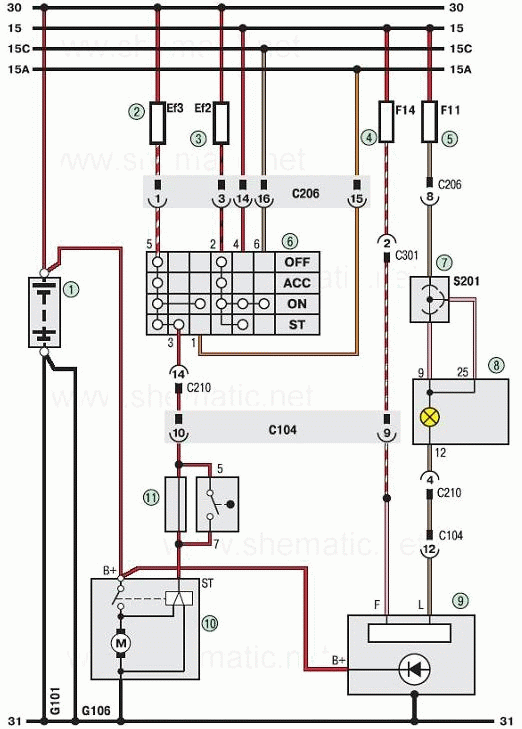

Соединение генераторной установки и системы пуска двигателя автомобиля Шевроле Ланос.


1 – аккумуляторная батарея;
2 – плавкая вставка IGN-2 (30А);
3 – плавкая вставка IGN-1 (30А);
4,5 – предохранители (15А);
6 – выключатель (замок) зажигания;
7 – соединительная колодка;
8 – комбинация приборов;
9 – генератор;
10 – стартер;
11 – выключатель (для автомобилей, оснащенных автоматической коробкой передач).
