Больше чем схемотехникаСоединения комбинации приборов Шевроле Ланос (схема 5)
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Шевроле Ланос >> Соединения комбинации приборов Шевроле Ланос (схема 5)Соединения комбинации приборов Шевроле Ланос (схема 5)

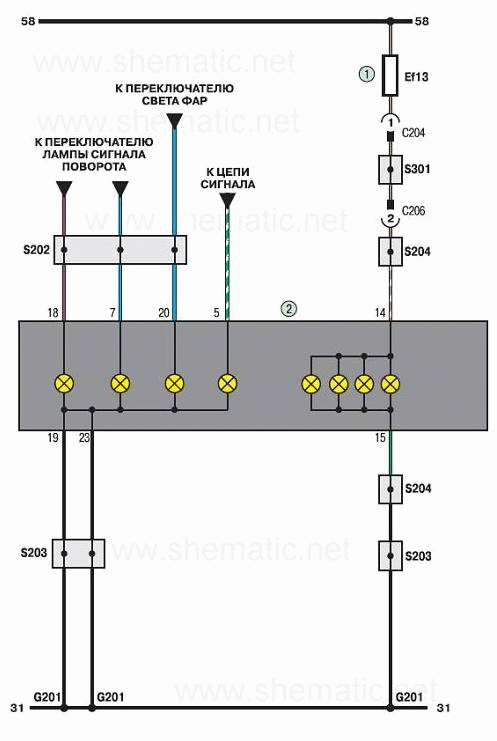

Соединения комбинации приборов Шевроле Ланос (схема 5).
1 – плавкая вставка (80 А);
2 – комбинациия приборов.
