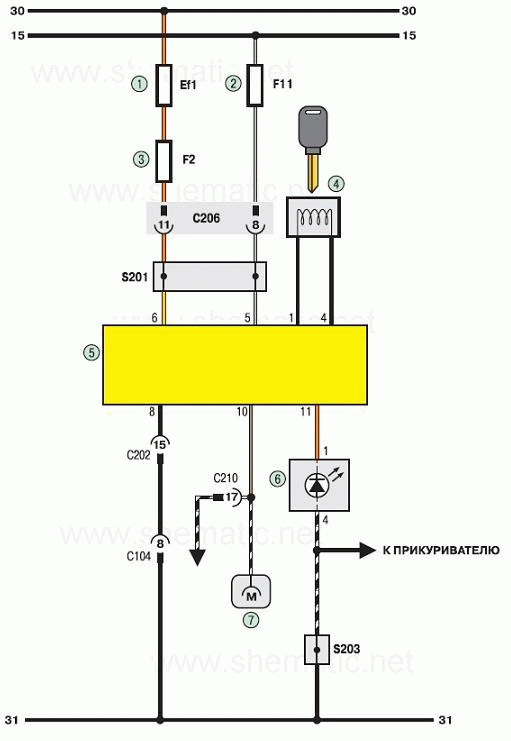

Иммобилизатор Шевроле Ланос.
1 – плавкая вставка (80 А);
2, 3 – предохранители (10А);
4 – антенный блок и транспондер иммобилизатора;
5 – блок управления иммобилизатором;
6 – индикатор состояния;
7 – диагностический разъем.
