Апериодические усилители

Для увеличения усиления антенны необходимо увеличить количество директоров, что приведёт к сужению полосы частот. Наибольший коэффициент усиления имеют резонансные усилители, но они также узкополосны. Использование апериодических усилителей на транзисторах даёт возможность увеличить коэффициент усиления на 10 - 12 дБ на одном каскаде.
На рис.1 изображена схема однокаскадного усилителя на транзисторе 2Т372А, нижняя частота которого около 45 МГц (начиная с первого телевизионного канала), где L1 имеет 10 вит., намотана проводом ПЭВ - 0.8 на каркасе диаметром 5 мм, L2 - 30...40 вит. намотана проводом ПЭВ - 0.2 на ферритовом кольце диаметром 4 мм. Диод D1 - КД512, конденсаторы типа КМ - 5 с отпаяными выводами. Усилитель можно питать по телевизионном фидере. Выходное сопротивление - 75 Ом, а коеффициент усиления около 10 дБ. Необходимо заметить, что при изготовлении усилителя нужно придерживатся условий высокочастотного монтажа.

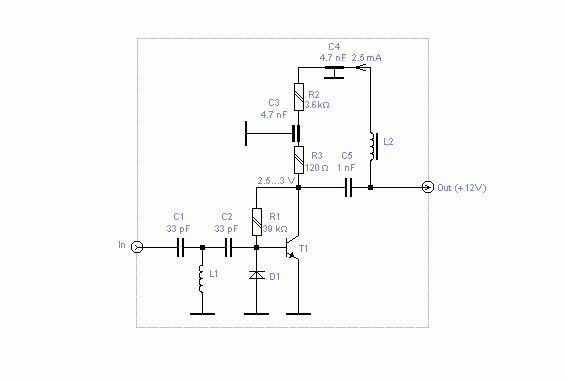

Схема однокаскадного апериодического усилителя.
Рис. 1 Схема однокаскадного апериодического усилителя.

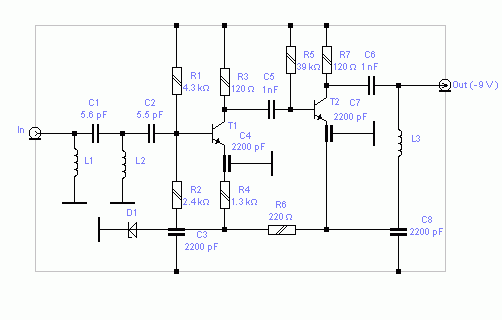

Схема двухкаскадного апериодического усилителя с минусовым питанием.
Рис. 2 Схема двухкаскадного апериодического усилителя с минусовым питанием.

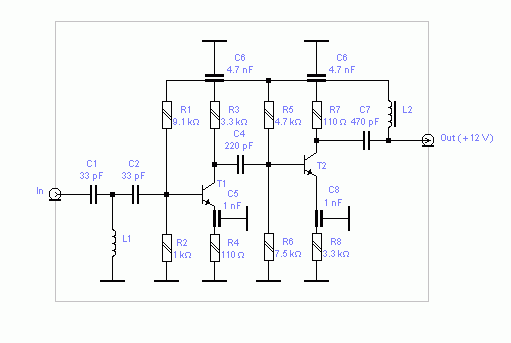

Схема двухкаскадного апериодического усилителя с плюсовым питанием.
Рис. 3 Схема двухкаскадного апериодического усилителя с плюсовым питанием.

Двухкаскадный усилитель (рис.2) имеет коэффициент усиления 24 дБ на частоте 21 - го телевизионного канала, выходное сопротивление - 75 Ом и питается по телевизионном фодере. L1, L3 - 15 вит. намотаны проводом ПЭВ - 0.5 на каркас диаметром 3 мм, L2 - 3 вит. на таком же каркасе. Полоса частот в которой работает усилитель достаточно широка и перекрывает І - ый дециметровый диапазон. Транзисторы: Т1 - КТ3101А, Т2 - КТ371А, стабилитрон D1 - КС156А, конденсаторы такие кок в усилителе что на рис.1.

Схема на рис.3 имеет подобные характеристики, как предыдущая, коэффициент усиления 20 дБ в широкой полосе, за исключением того, что питается положительным напряжением. Фильтр L1C1C2 на входе усилителя позволяет ослабить низкочастотные составляющие ниже 45 МГц.

Транзисторы: Т1 - 2Т372А, Т2 - 2Т372Б; L1 - 10 вит., намотана проводом ПЭВ - 0.8 на каркасе диаметром 5 мм, L2 - 30...40 вит. намотана проводом ПЭВ - 0.2 на ферри товом кольце диаметром 4 мм и позволяет разделить высокочастотную составляющую с питанием.

Последующее увеличение коэффициента усиления за счёт наращивания каскадов - проблематично, поскольку паразитные связи приводят к сужению полосы и генерации. Чтоби предовратить это явление необходимо экранировать каскад от каскада.
