Всеволновой симетрический вибратор

Последним временем эфирное пространство всё более завоёвывает спутниковое телевидение. С другой стороны сеть мощных ретрансляторов не развивается и не распространяется. Но понемногу расширяется сеть маломощных ретрансляторов радиусом действия до 30 - 40 км. Для тех, кто желает улучшить качество изображения простым конструктивным решением предлагаем широкополосний симетрический вибратор (рис.1). Необходимо заметить, что универсальности здесь достичь невозможно, широкополосность достигается за счёт коэффициента усиления.

Схема широкополосного  симетрического  вибратора.

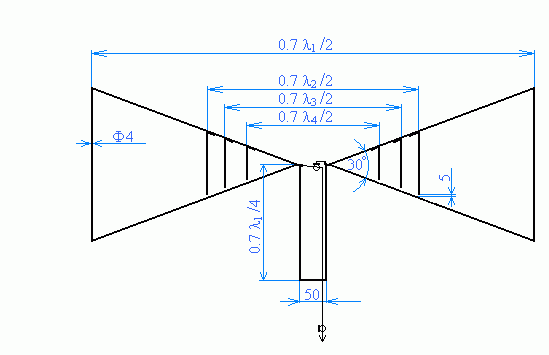

Рис. 1 Схема широкополосного симетрического вибратора.

Антенна изготовлена из медной проволоки диаметром 4 мм, в местах стыков пропаяна, обеспечивает приём телевизионных каналов в метровом и дециметровом диапазонах.
