ДМВ антенна для цифрового вещания

Схемы >> Антенные устройства >> ДМВ антенна для цифрового вещания

Весь ультра - коротко - волновой диапазон от 21 канала – 474 МГц до 64 канала – 818 МГц (ДМВ) разбит на МХ1, МХ2, МХ3, МХ4 диапазоны, мультиплексируется и используется для цифрового телевидения в стандарте Т2. Промышленные антенны, даже в зоне прямой видимости, не дают возможности уверенно принимать телевизионные каналы цифрового вещания, не хватает усиления и диаграммы направленности, а активные антенны (с антенным усилителем) не обеспечивают полосы частот для уверенного приема всех диапазонов. Широкополосная ДМВ антенна, представленная на рис.1, имеет коэффициент усиления около 12 дБ и уверенно принимает телевизионный сигнал в городской зоне.

Антенна для цифрового вещания стандарта Т2

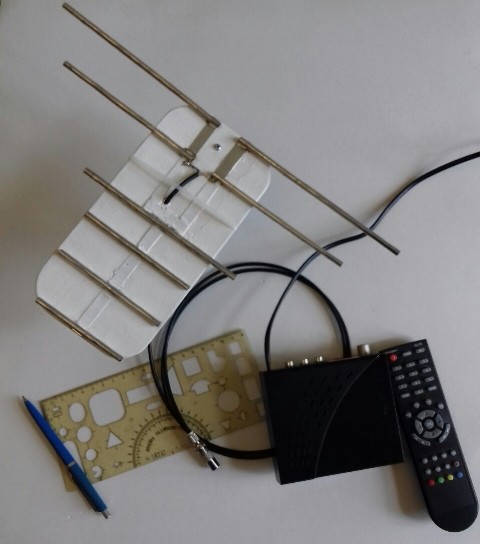

Рис.1. ДМВ антенна для цифрового вещания стандарта Т2.

Размеры и элементы антенны в миллиметрах показаны на рис.2.

Основой антенны есть нефольгированный гетинакс размером 215х105х2 мм, пассивные директора и активные вибраторы изготовлены из тонкостенных трубок диаметром 5 мм, покрытых оловом. Материалом для трубок служат использованные банки от строительной пенки и предварительно вырезанные полоски шириной 15.7 мм, из расчета длины окружности круга С = 2х3.14хR, где R – радиус трубки. Оловом покрыта внутренняя сторона банки, которая станет внешней стороной трубки. Олово не обеспечивает высокую добротность, но защищает директора и вибраторы от окисления и очень хорошо паяется припоем. Для изготовления трубки полоски протягиваются через конусное отверстие в пластинке с железа или дюралюминия, где меньший диаметр отверстия 5 мм. Трубка выходит неровная, но насаживается на стержень диаметром 5 мм и прокатывается между двумя ровными жесткими плоскостями и выравнивается, например, брусками из твердого дерева.

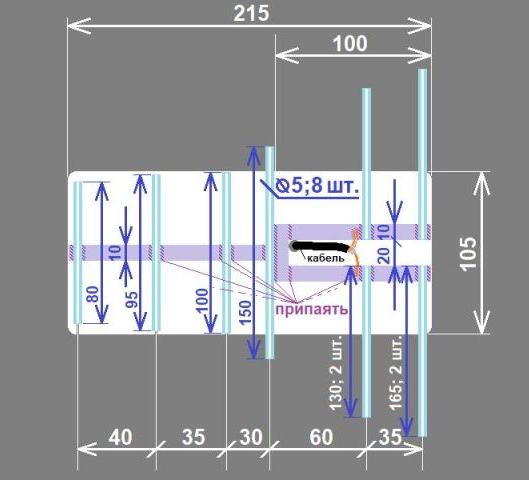

Рис.2. Размеры элементов ДМВ антенны для цифрового вещания стандарта Т2.

К поверхности нефольгированного гетинакса вдоль посредине, как показано на рис. 2, клеем «Момент» приклеивается полоска с такого же проводящего материала и U-образный шлейф шириной 10 мм, служащий четвертьволновым согласующим трансформатором. Все директора и вибраторы припаиваются к центральной полоске и четвертьволновому трансформатору. Для передачи сигнала в тюнер Т2 используется кабель РК-75-2-21 длиной 1.5 м с погонным затуханием 0.65 дБ/м при частоте 1000 МГц, – как комнатный вариант. Если длина кабеля превышает 10 м, для крепления антенны вне помещения, необходимо использовать кабель типа РК-75-7-11 с погонным затуханием 0.21 дБ/м при частоте 1000 МГц, а места пайки покрыть краской стойкой к влаге и изменению температур.
