Фазовый детектор на логических элементах

Схемы >> Схемотехника >> Фазовый детектор на логических элементах
Фазовый детектор на логических элементах

Фазомодулированный сигнал можно описать формулой :  , меняющийся по закону модуляции фазового угла . Выделение модулированного сигнала из суммы двух сигналов осуществляется на нелинейном квадратичном умножителе. На его выходе сигналы пропорциональны значению: . Второе слагаемое – это сигнал с частотой , подавляемый фільтром нижних частот, а первое слагаемое – сигнал, изменяющийся по закону фазовой модуляции, k – коэффициент пропорциональности умножителя. Для малых углов . Таким образом, сигнал после фильтра: .

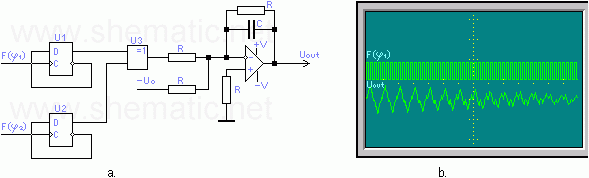

Для фазовых детекторов большие требования к стабильности фазы образцового генератора, низкочастотная составляющая находится в полосе фильтра нижних частот. Для импульсных сигналов ,  амплитуды не влияют на закон модуляции, а импульсы складываются с набора гармонических составляющих. На рис.1 наведена схема фазового детектора на логических элементах, U1, U2 – делители частоты со скважностью 2, U3 – исключающая ИЛИ, U4 – фильтр нижних частот. Для схемы необходимо учитывать, что значение фазы до максимального уровня меняется за два периода входного сигнала (рис.2).

Схема фазового детектора на логических элементах
Рис. 1. Схема фазового детектора на логических элементах.



Часовая диаграмма работы фазового детектора
Рис. 2. Часовая диаграмма работы фазового детектора.
