Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»)

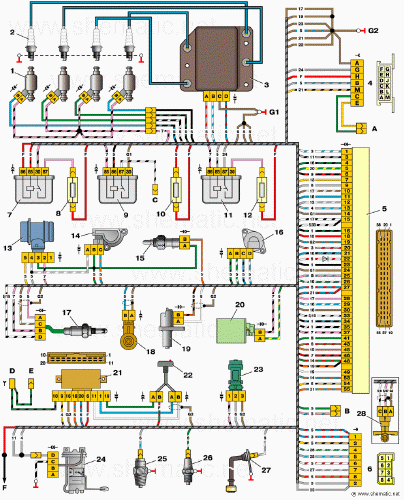

Схема соединений системы управления двигателями 2111 и 2112 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллеры М1.5.4N, «Январь-5.1») автомобилей ВАЗ-21102, ВАЗ-21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»)
Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»)


1 – форсунки
2 – свечи зажигания
3 – модуль зажигания
4 – колодка диагностики
5 – контроллер
6 – колодка, присоединяемая к жгуту проводов панели приборов
7 – главное реле
8 – предохранитель, соединенный с главным реле
9 – реле электровентилятора
10 – предохранитель, соединенный с реле электровентилятора
11 – реле электробензонасоса
12 – предохранитель, соединенный с реле электробензонасоса
13 – датчик массового расхода воздуха
14 – датчик положения дроссельной заслонки
15 – датчик температуры охлаждающей жидкости
16 – регулятор холостого хода
17 – датчик кислорода
18 – датчик детонации
19 – датчик положения коленчатого вала
20 – электромагнитный клапан продувки адсорбера
21 – блок управления иммобилайзера
22 – индикатор состояния иммобилайзера
23 – датчик скорости автомобиля
24 – электробензонасос с датчиком уровня топлива
25 – датчик контрольной лампы давления масла
26 – датчик указателя температуры охлаждающей жидкости
27 – датчик уровня масла
28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем)


А - колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС)

В - колодка, присоединяемая к жгуту проводов кондиционера

С - колодка, присоединяемая к жгуту проводов электровентилятора

D - провода, присоединяемые к выключателю зажигания (лампа подсветки)

Е - колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера)

F - к клемме «+» аккумуляторной батареи

G1, G2 - точки заземления

На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-».

В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-».

На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.
