Схема электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем

Схема электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем

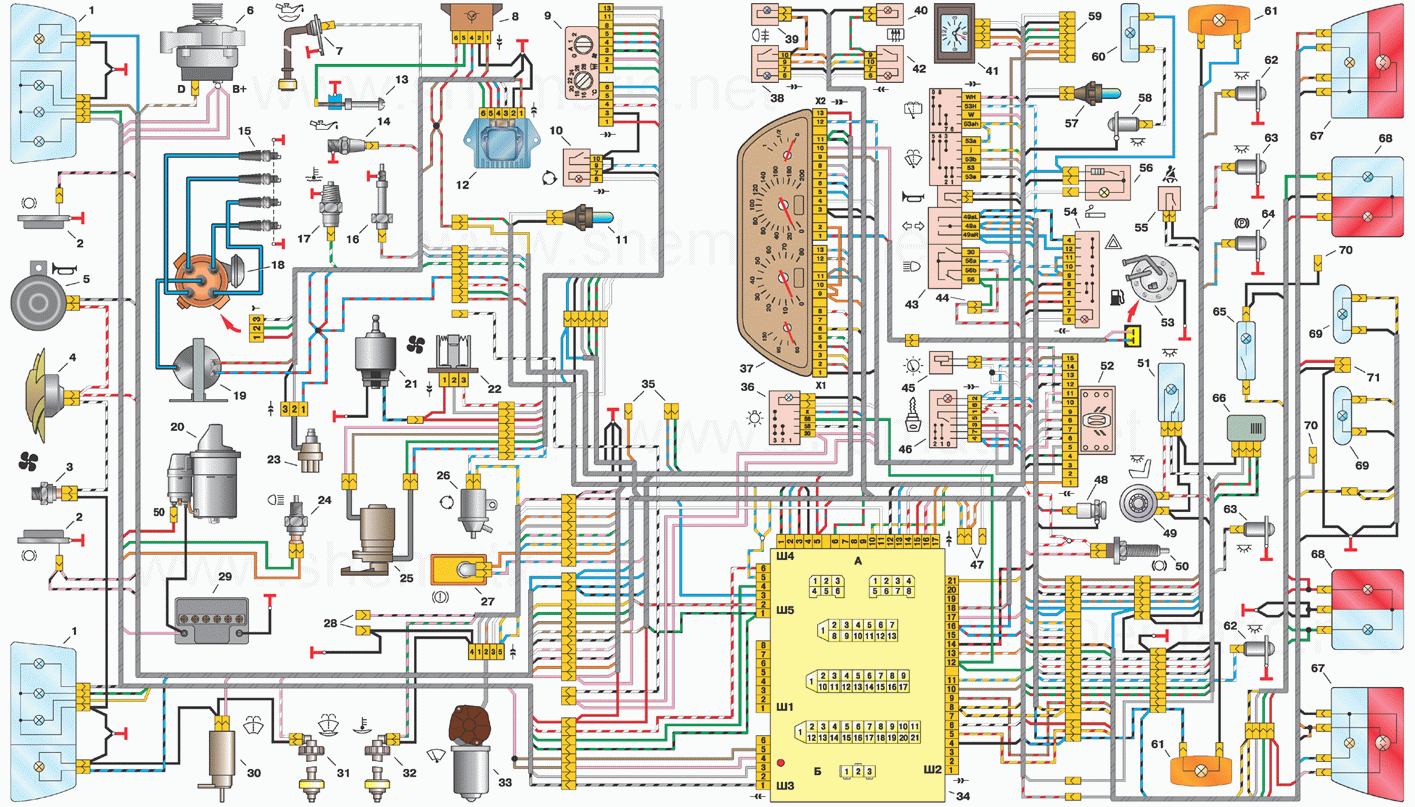

Схема электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ-2110 с карбюраторным двигателем



1 – блок-фара ВАЗ-2110
2 – датчик износа колодок передних тормозов
3 – датчик включения электродвигателя вентилятора
4 – электродвигатель вентилятора системы охлаждения двигателя
5 – звуковой сигнал ВАЗ-2110
6 – генератор ВАЗ-2110
7 – датчик уровня масла ВАЗ-2110
8 – блок управления электромагнитным клапаном карбюратора
9 – контроллер отопителя
10 – выключатель клапана рециркуляции
11 – лампа подсветки рычагов управления отопителем
12 – коммутатор ВАЗ-2110
13 – концевой выключатель карбюратора
14 – датчик контрольной лампы давления масла
15 – свечи зажигания
16 – электромагнитный клапан карбюратора
17 – датчик указателя температуры охлаждающей жидкости
18 – распределитель зажигания ВАЗ-2110
19 – катушка зажигания
20 – стартер ВАЗ-2110
21 – электродвигатель вентилятора отопителя
22 – дополнительный резистор электродвигателя отопителя
23 – датчик скорости ВАЗ-2110
24 – выключатель света заднего хода
25 – микромоторедуктор привода заслонки отопителя
26 – клапан рециркуляции ВАЗ-2110
27 – датчик уровня тормозной жидкости
28 – колодки для подключения электродвигателя омывателя заднего стекла
29 – аккумуляторная батарея
30 – электродвигатель омывателя ветрового стекла
31 – датчик уровня омывающей жидкости
32 – датчик уровня охлаждающей жидкости
33 – электродвигатель очистителя ветрового стекла
34 – монтажный блок ВАЗ-2110
35 – колодки для подключения жгута предупредительного света
36 – переключатель наружного освещения
37 – комбинация приборов ВАЗ-2110
38 – выключатель заднего противотуманного света
39 – контрольная лампа противотуманного света
40 – контрольная лампа обогрева заднего стекла
41 – часы ВАЗ-2110
42 – выключатель обогрева заднего стекла
43 – подрулевой переключатель ВАЗ-2110
44 – колодка для переключения проводов при установке блок-фар другого типа
45 – выключатель освещения приборов
46 – выключатель зажигания ВАЗ-2110
47 – колодки для подключения жгута проводов очистителей фар
48 – розетка для переносной лампы
49 – плафон направленного света
50 – выключатель сигнала торможения
51 – плафон освещения салона ВАЗ-2110
52 – блок бортовой системы контроля
53 – датчик указателя уровня топлива
54 – выключатель аварийной сигнализации ВАЗ-2110
55 – датчик ремня безопасности водителя
56 – прикуриватель ВАЗ-2110
57 – лампа подсветки пепельницы ВАЗ-2110
58 – выключатель лампы освещения вещевого ящика
59 – колодка для подключения бортового компьютера
60 – лампа освещения вещевого ящика
61 – боковой указатель поворота ВАЗ-2110
62 – выключатель в стойке передней двери
63 – выключатель в стойке задней двери
64 – выключатель контрольной лампы стояночного тормоза
65 – фонарь освещения багажника ВАЗ-2110
66 – датчик температуры воздуха в салоне
67 – наружный задний фонарь
68 – внутренний задний фонарь ВАЗ-2110
69 – фонарь освещения номерного знака
70 – колодка для подключения элемента обогрева заднего стекла
71 – колодка для подключения дополнительного сигнала торможения ВАЗ-2110

А - порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, выключателя зажигания и моторедуктора очистителя ветрового стекла

Б - порядок условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости

Примечания:

1. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены
между собой в одних точках.

2. Изгибы проводов в местах входа в жгут показывают направления их прокладки в
жгуте.
