Схема включения очистителя и омывателя заднего стекла ВАЗ-2110

Схема включения очистителя и омывателя заднего стекла ВАЗ-2110

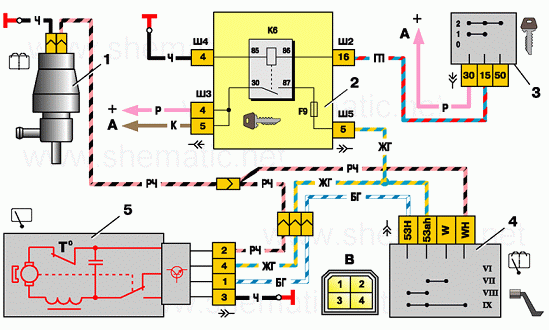

Схема включения очистителя и омывателя заднего стекла ВАЗ-2110.



1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла;
5 – моторедуктор очистителя заднего стекла;

К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой левая по ходу движения автомобиля. В моторедукторе находится электронный реле-прерыватель для обеспечения прерывистой работы очистителя и термобиметаллический предохранитель для защиты от перегрузок.
