Схема управления мотором ВАЗ-2111

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 >> Схема управления мотором ВАЗ-2111

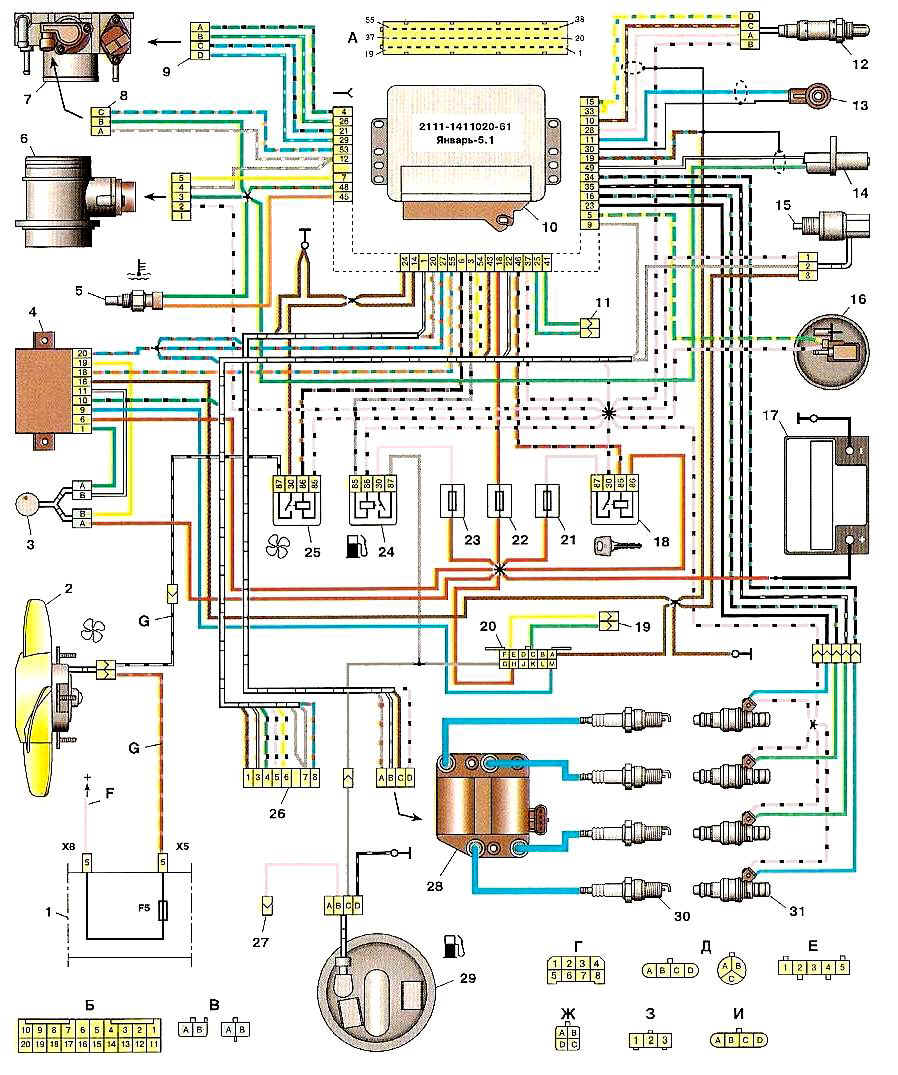

Cхема управления мотором ВАЗ 2111

Cхема управления мотором ВАЗ 2111.
Cхема управления мотором ВАЗ 2111.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме управления мотором ВАЗ 2111.



Система управления двигателем ВАЗ 2111 с контроллером 2111-1411020-61 или 2111-141 1020-60 (М1.5.4М):

1 - фрагмент монтажного блока ВАЗ 2111.
2 - электровентилятoр системы охлаждения двигателя ВАЗ 2111.
3 - индикатор состояния автомобильной противоугонной системы.
4 - блок управления автомобильной противоугонной системы ВАЗ 2111.
5 - датчик температуры охлаждающей жидкости ВАЗ 2111.
6 - датчик расхода воздуха ВАЗ 2111.
7 - дроссельный патрубок.
8 - колодка, присоединяемая к датчику положения дроссельной заслонки.
9 - колодка, присоединяемая к регулятору холостого хода.
10 – контроллер ВАЗ 2111.
11 - колодка, присоединяемая к жгуту проводов кондиционера.
12 - датчик кислорода ВАЗ 2111.
13 - датчик детонации ВАЗ 2111.
14 - датчик положения коленчатого вала ВАЗ 2111.
15 - датчик скорости ВАЗ 2111.
16 – адсорбер.
17 - аккумуляторная батарея.
18 - главное реле ВАЗ 2111.
19 - колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов.
20 - колодка диагностики ВАЗ 2111.
21 - предохранитель защиты цепей главного реле.
22 - предохранитель защиты контроллера.
23 - предохранитель защиты электробензонасоса и его реле.
24 - реле включения электробензонасоса ВАЗ 2111.
25 - реле включения электровентилятора ВАЗ 2111.
26, 27 - колодки, присоединяемые к жгуту проводов панели приборов.
28 - модуль зажигания.
29 - электробензонасос с датчиком уровня топлива ВАЗ 2111.
30 - свечи зажигания.
31 – форсунки.


F- провод переднего жгута, идущий к клемме «В+» генератора;
G - провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:
А - контроллера;
Б - блока управления автомобильной противоугонной системы;
В - индикатора состояния автомобильной противоугонной системы;
Г - колодки 26; Д - дроссельного патрубка; Е - датчика расхода воздуха;
Ж - эпектробензонасоса и датчика кислорода; 3 - датчика скорости; И - модуля зажигания.

Назначение штекеров в колодке 26:
1 - к низковольтному входу тахометра в комбинации приборов; 3 - к лампе "Неисправность двигателя» в комбинации приборов (от контроллера); 4 - к выключателю плафона, расположенному на стойке двери водителя; 5 - к лампе «Неисправность двигателя» в комбинации приборов (подача «+» питания); 6 - к маршрутному компьютеру (сигнал расхода топлива); 7 - к комбинации приборов (сигнал скорости автомобиля);
8 – к выводу «15» выключателя зажигания (штекер 4 колодки выключателя).

добавлено 21.08.07 00:39:11 | просмотрено 31206 раз
