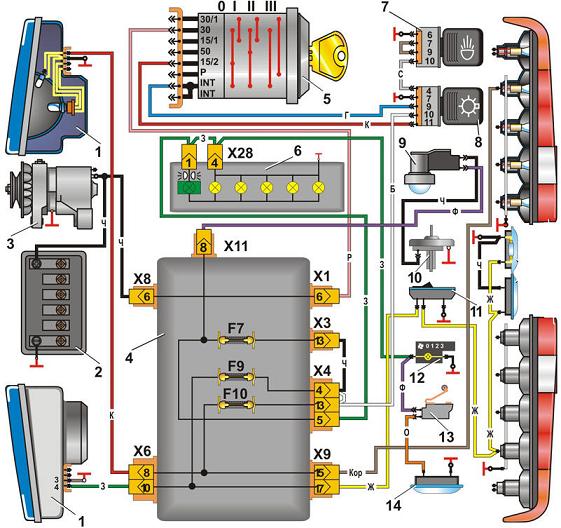

Схема включения наружного освещения автомобиля Москвич.
1 – головная фара (лампа габаритного света);
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель зажигания;
6 – лампы освещения приборов и сигнальная лампа включения габаритного огня (комбинация
приборов);
7 – выключатель света фар;
8 – выключатель наружного освещения;
9 – подкапотная лампа;
10 – выключатель подкапотной лампы;
11 – плафон освещения багажника;
12 – лампа световода рычагов управления отопителем;
13 – микровыключатель плафона освещения вещевого ящика;
14 – плафон освещения вещевого ящика
