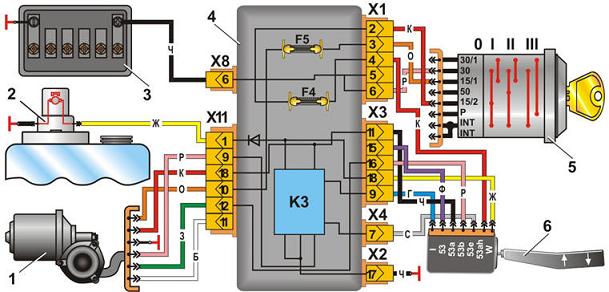

Схема включения стеклоочистителя и омывателя ветрового окна автомобиля
Москвич.
1 – электродвигатель стеклоочистителя;
2 – электродвигатель омывателя;
3 – аккумуляторная батарея;
4 – блок предохранителей и реле;
5 – выключатель зажигания;
6 – переключатель стеклоочистителя и омывателя ветрового окна
