Схема электрооборудования автомобиля Москвич модель 2140 SL в комплектации «Люкс»

Схема электрооборудования автомобиля Москвич модель 2140 SL в комплектации «Люкс»

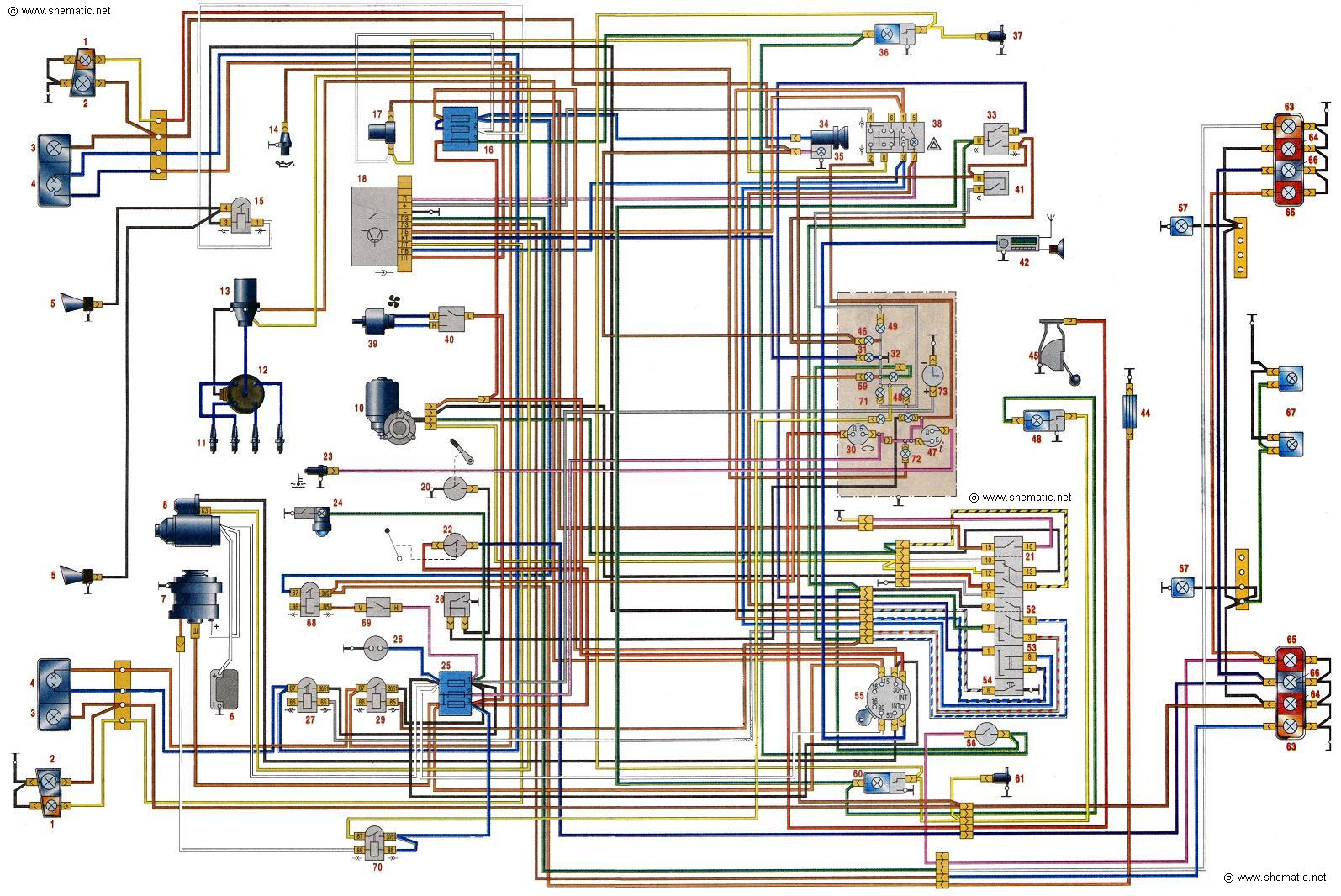

Схема электрооборудования автомобиля Москвич модель 2140 SL в комплектации «Люкс».
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля Москвич модель 2140 SL в комплектации «Люкс».

(схема соединений приборов электрооборудования автомобилей модель 2140)

1 - лампа указателя поворота в подфарнике;
2 - лампа габаритного огня в подфарнике;
3 - лампа габаритного огня фары;
4 - лампа ближнего и дальнего света фары;
5 - звуковой сигнал;
6 - электродвигатель насоса смывателя стекла ветрового окна;
7 - электромагнитное реле включения звуковых сигналов;
8 - датчик давления масла;
9 - катушка зажигания;
10 - распределитель зажигания;
11 - свеча зажигания;
12 - стеклоочиститель;
13 - стартер;
14 - аккумуляторная батарея;
15 - генератор;
16 и 17 - электромагнитное реле включения соответственно ближнего и дальнего света фар;
18 - включатель контрольной лампы тормозных систем;
19 и 28 -блоки плавких предохранителей соответственно - левый и правый;
20 - штепсельная розетка переносной лампы;
21 - подкапотная лампа;
22 - датчик указателя температуры охлаждающей жидкости в системе охлаждения двигателя;
23 - включатель фонаря света заднего хода;
24 - включатель контрольной лампы тормозных систем;
25 - переключатель электродвигателей стеклоочистителя и смывателя стекла ветрового окна;
26 - прерыватель тока в цепи ламп указателей поворота;
27 - штекерный соединитель проводов;
29 - включатель габаритного огня;
30 - прикуриватель с лампой;
31, 49 и 57 - плафоны внутреннего освещения салона соответственно правый, задний и левый;
32 - включатель аварийной сигнализации;
33 и 58 - включатель плафона соответственно в правой задней и левой передней двери;
34 - электродвигатель отопителя. кузова;
35 - переключатель электродвигателя отопителя кузова;
36 - включатель ламп освещения шкалы приборов;
37 - радиооборудование;
38 - огревающий элемент стекла;
39 - датчик указателя уровня топлива в баке;
40 - контрольная лампа включения габаритного огня;
41 - указатель давления масла в смазочной системе двигателя;
42 - указатель температуры охлаждающей жидкости, в системе охлаждения двигателя;
43 - контрольная лампа включений дальнего света фар;
44 - лампа освещения шкалы приборов;
45 - контрольная лампа включения указателей поворота;
46 - указатель уровня топлива в баке;
47 - контрольная лампа включения стояночной тормозной системы и нарушения герметичности тормозного гидропривода;
48 - амперметр;
50 - переключатель света фар (на рулевой колонке);
51 - переключатель указателей поворота;
52 - включатель звукового сигнала;
53 - включатель зажигания к стартера;
54 - включатель сигнальных ламп в задних фонарях;
55 - переключатель электрообогревателя стекла заднего окна кузова;
56 - контрольная лампа включения обогрева заднего стекла;
59 - лампа багажного отделения;
60 - лампа поворота в заднем фонаре;
61 - лампа габаритного огня;
62 - лампа сигнала торможения в заднем фонаре;
63 - лампа заднего хода в заднем фонаре;
64 - лампа фонарей освещения номерного знака.

Обозначение цвета проводов: Б - белый; Г - голубой; Ж - желтый; 3 - зеленый; К - красный; Кор - коричневый; О - оранжевый; Р - розовый; С - серый; Ф - фиолетовый; Ч - черный

Схема соединений приборов электрооборудования автомобилей модель 2140 в комплектации «Люкс»:
65 - реле включения обогрева стекла заднего окна;
66 - включатель обогрева, стекла заднего окна;
67 - реле включения контрольной лампы разрядки аккумуляторной батареи;
68 - контрольная лампа разрядки аккумуляторной батареи;
69 - контрольная лампа аварийного давления масла в смазочной системе двигателя;
70 - часы.
