Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Москвич >> Схема включения звукового сигнала автомобиля МосквичСхема включения звукового сигнала автомобиля Москвич

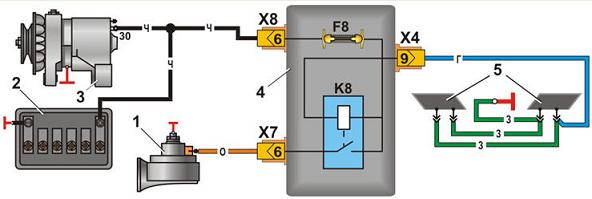

Схема включения звукового сигнала автомобиля Москвич.
1 – звуковой сигнал;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей и реле;
5 – выключатель звукового сигнала
добавлено 10.09.09 00:49:36 |
просмотрено 10868 раз
