Схема электрооборудования автомобиля Москвич модель 214123

Схема электрооборудования автомобиля Москвич модель 214123

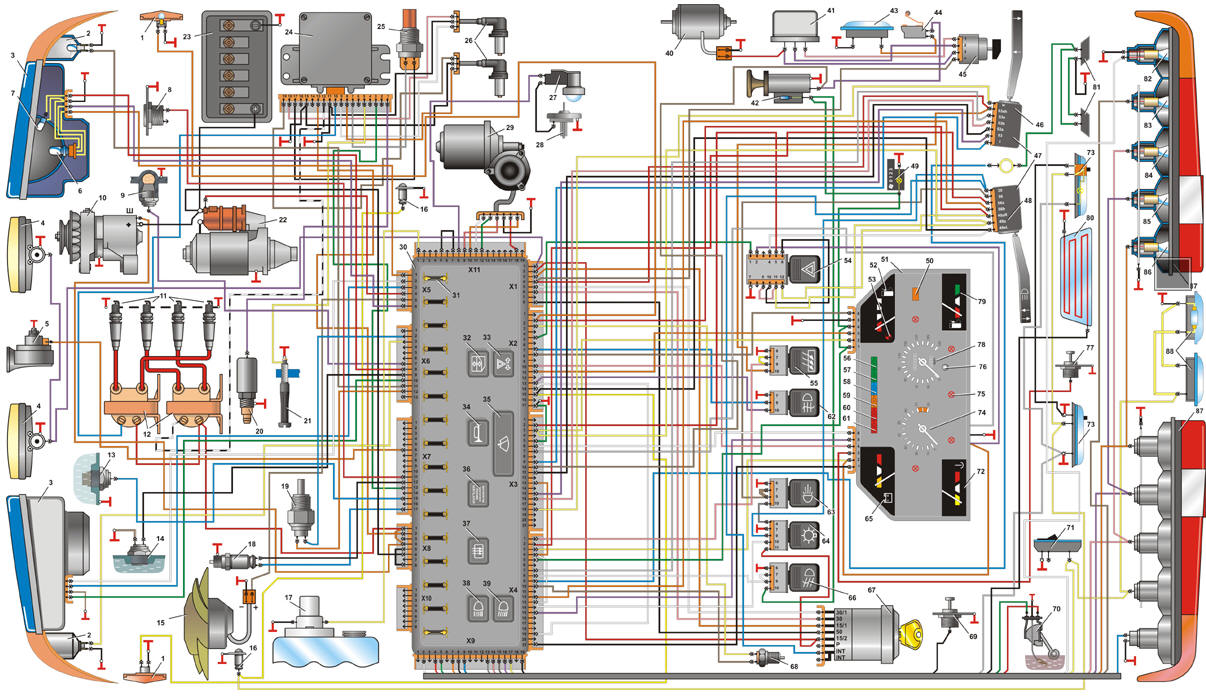

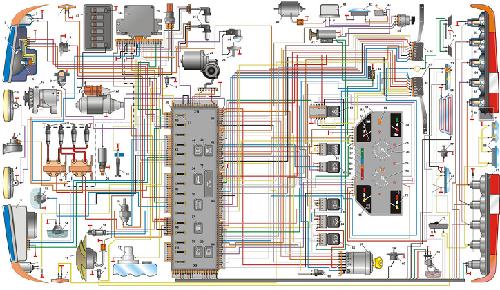

Схема электрооборудования автомобиля Москвич модель 214123.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля Москвич модель 214123.



1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – катушки зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – выключатель света заднего хода;
20 – электромагнитный клапан;
21 – датчик–винт положения дроссельной заслонки;
22 – стартер;
23 – аккумуляторная батарея;
24 – контроллер электронного зажигания;
25 – датчик температуры системы пуска;
26 – индуктивные датчики угловых импульсов и начала отсчета;
27 – выключатель подкапотной лампы;
28 – подкапотная лампа;
29 – стеклоочиститель;
30 – блок предохранителей и реле;
31 – предохранитель;
32 – реле включения противотуманных фар;
33 – реле–прерыватель указателей поворота и аварийной сигнализации;
34 – реле включения звукового сигнала;
35 – реле стеклоочистителя;
36 – реле включения электровентилятора;
37 – реле включения обогрева окна двери задка;
38 – реле включения ближнего света фар;
39 – реле включения дальнего света фар;
40 – электродвигатель отопителя;
41 – резистор электродвигателя отопителя;
42 – прикуриватель;
43 – плафон освещения вещевого ящика;
44 – микровыключатель;
45 – переключатель отопителя;
46 – переключатель стеклоочистителя и омывателя ветрового окна;
47 – подрулевой переключатель;
48 – переключатель указателей поворота и света фар;
49 – лампа световода рычагов управления отопителем;
50 – замедлитель;
51 – комбинация приборов;
52 – указатель уровня топлива;
53 – контрольная лампа резерва топлива;
54 – выключатель аварийной сигнализации;
55 – выключатель обогрева окна двери задка;
56 – сигнальная лампа включения указателей поворота;
57 – сигнальная лампа включения габаритного света;
58 – сигнальная лампа включения дальнего света фар;
59 – сигнальная лампа закрытия воздушной заслонки карбюратора;
60 – контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
61 – контрольная лампа аварийного давления масла;
62 – выключатель противотуманного света задних фонарей;
63 – выключатель света фар;
64 – выключатель наружного освещения;
65 – вольтметр;
66 – выключатель противотуманных фар;
67 – выключатель зажигания;
68 – выключатель сигнала торможения;
69 – выключатель контрольной лампы стояночного тормоза;
70 – датчик указателя уровня топлива;
71 – плафон освещения багажника;
72 – указатель температуры охлаждающей жидкости;
73 – плафон освещения салона;
74 – тахометр;
75 – лампа освещения приборов;
76 – кнопка сброса счетчика суточного пробега;
77– выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
78 – спидометр;
79 – эконометр;
80 – токообогреваемое стекло;
81 – выключатель звукового сигнала;
82 – лампа указателя поворота заднего фонаря;
83 – лампа габаритного света заднего фонаря;
84 – лампа сигнала торможения;
85 – лампа света заднего хода;
86 – лампа противотуманного света заднего фонаря;
87 – задний фонарь;
88 – фонари освещения номерного знака
