Схема электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184

Схема электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184

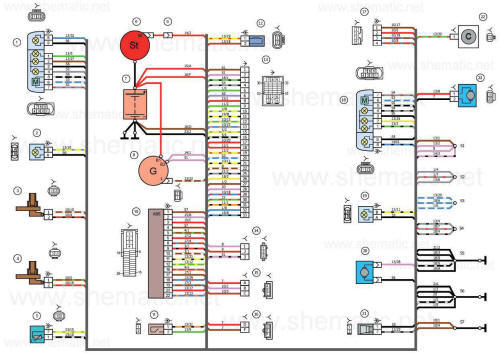

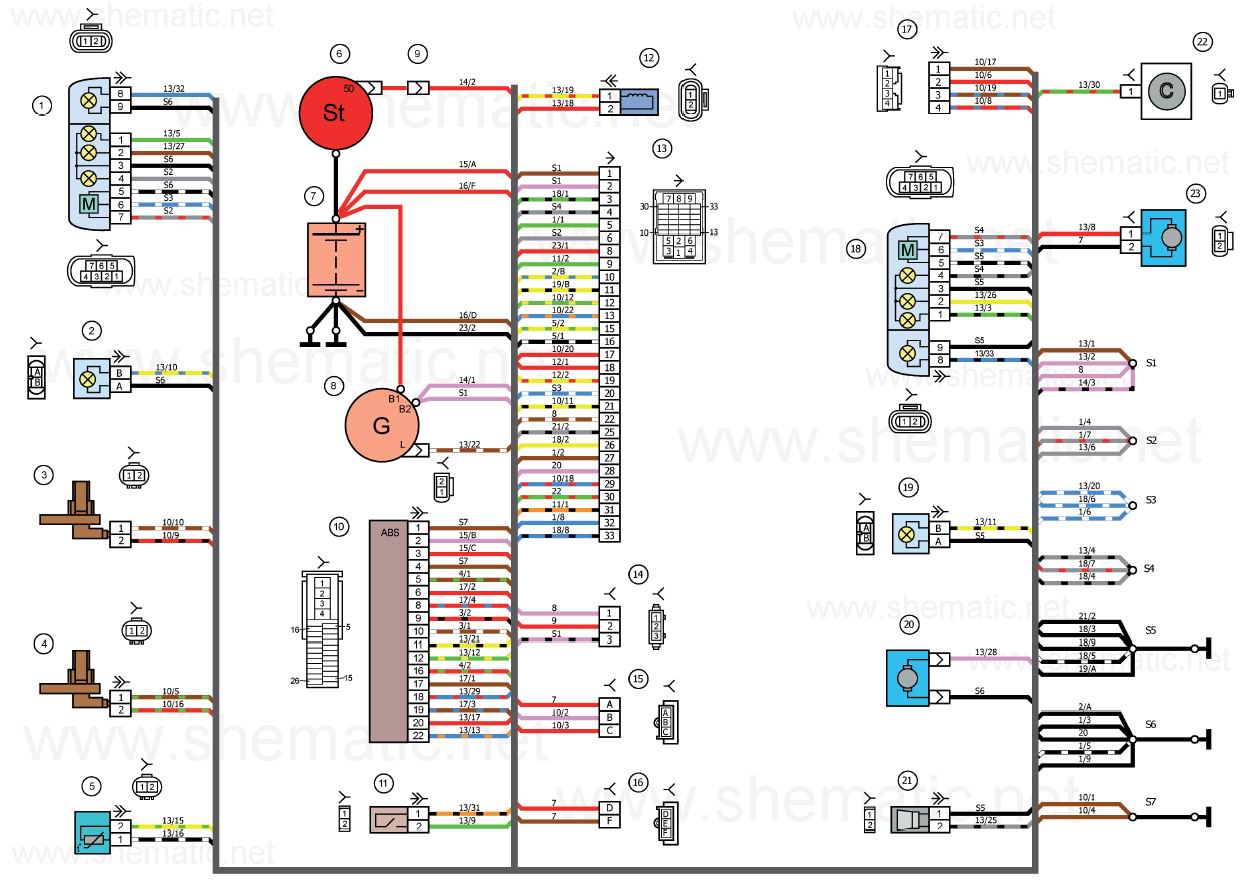

Схема электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184.
(нажмите для увеличения).

Перечень элементов схемы электрических соединений жгута проводов переднего автомобиля LADA KALINA 11184

1 - фора правая;
2 - противотуманная фара правая;
3 - датчик скорости правый передний;
4 - датчик скорости левый передний:
5 - датчик температуры воздуха;
6 - стартер;
7 - батарея аккумуляторная;
8 - генератор;
9 - колодки жгута АКБ и стартера и жгута переднего;
10 - гидроагрегат АБС;
11 - выключатель лампы света заднего хода;
12 - блокировка заднего хода;
13, 14, 15, 16 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
17 - колодка жгута проводов переднего к колодке жгута проводов заднего;
18 - фара левая;
19 - противотуманная фара левая;
20 - электродвигатель омывателей;
21 - сигнал звуковой;
22 - компрессор кондиционера;
23 - электродвигатель вентилятора климатической установки.

Жгут проводов передний - 1118-3724010-40. Жгут проводов АКБ с корпусом - 1118-3724080.
Жгут проводов соединительной аккумуляторной батареи и стартера - 11184-3724070.
