Схема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174

Схема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174

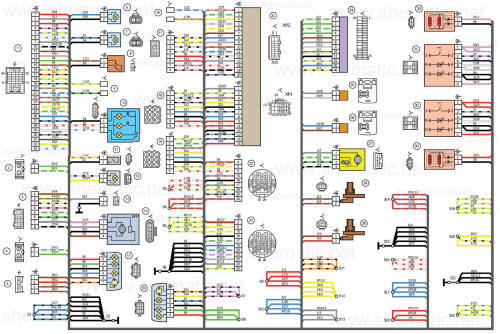

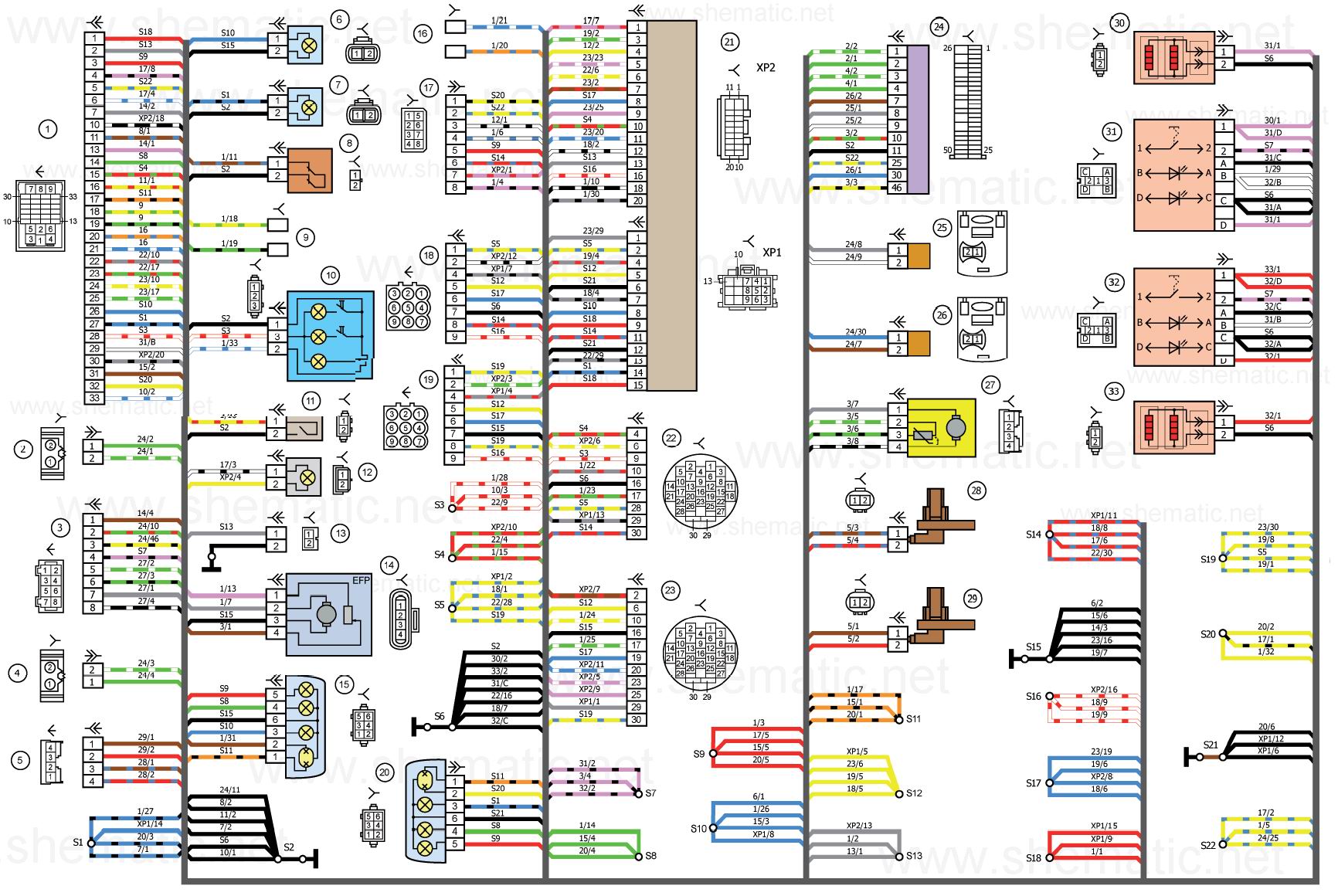

Схема электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174.
(нажмите для увеличения).


Перечень элементов схемы электрических соединений жгута проводов заднего автомобиля LADA KALINA 11174

1 - 4 - колодки жгута проводов заднего к колодкам жгута проводов панели приборов;
5 - колодка жгута проводов заднего к колодке жгута проводов переднему;
6 - боковой указатель поворотов правый;
7 - боковой указатель поворотов левый;
8 - датчик ручного тормоза;
9 - колодки жгута проводов заднего к громкоговорителю заднему правому;
10 - плафон освещения салона;
11 - выключатель блокировки заднего хода;
12 - фонарь освещения багажника;
13 - колодка жгута проводов заднего к колодке жгута проводов дополнительного;
14 - модуль электробензонасоса;
14 - фонарь правый;
16 - колодки жгута проводов заднего к громкоговорителю заднему левому;
17 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 3;
18 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);
19 - колодка жгута проводов заднего к колодке жгута проводов дополнительного (правой задней двери);
20 - фонарь левый;
21 - контроллер электропакета;
22 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (левой передней двери);
23 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (правой передней двери);
24 - блок управления надувных подушек безопасности;
25 - преднатяжитель ремня безопасности водителя;
26 - преднатяжитель ремня безопасности пассажира;
27 - датчик температуры воздуха салона;
28 - датчик скорости правый задний;
29 - датчик скорости левый задний;
30 - электрообогреватель правого сидения;
31 - выключатель электрообогревателя правого сидения;
32 - выключатель электрообогревателя левого сидения;
33 - электрообогреватель левого сидения.


Жгут проводов задний -11173-3724210-20.
Жгут проводов катушек зажигания -1118-3724148-00.
Жгут проводов форсунок -11184-3724036.
А - к клемме "плюс" аккумуляторной батареи.
