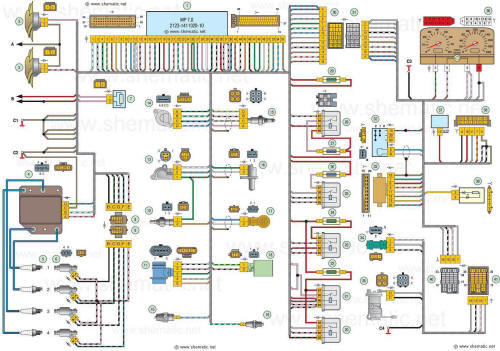

Схема электрических соединений системы управления двигателем Chevrolet Niva (ВАЗ-2123)

Схема электрических соединений системы управления двигателем Chevrolet Niva (ВАЗ-2123)
Схема электрических соединений системы управления двигателем Chevrolet Niva (ВАЗ-2123)
(нажмите для увеличения)

1 — свечи зажигания;
2 — форсунки;
3 — модуль зажигания;
4 — контроллер;
5 — главное реле;
6 — блок предохранителей, защищающий силовые цепи главного реле и реле левого электровентилятора;
7 — реле правого электровентилятора;
8 — предохранитель, защищающий цепь постоянного питания контроллера;
9 — датчик массового расхода воздуха;
10 — датчик положения дроссельной заслонки;
11 — датчик температуры охлаждающей жидкости;
12 — регулятор холостого хода;
13 — датчик концентрации кислорода;
14 — датчик детонации;
15 — датчик положения коленчатого вала;
16 — электромагнитный клапан продувки адсорбера;
17 — электродвигатель левого вентилятора системы охлаждения;
18 — дополнительный резистор;
19 — электродвигатель правого вентилятора системы охлаждения;
20 — датчик контрольной лампы недостаточного давления масла;
21 — реле электробензонасоса;
22 — датчик указателя температуры охлаждающей жидкости;
23 — реле левого электровентилятора;
24 — дополнительное реле правого электровентилятора;
25 — блок предохранителей, защищающий силовые цепи дополнительного реле, реле правого электровентилятора и реле электробензонасоса;
А — к клемме «-» аккумуляторной батареи;
В — к клемме «+» аккумуляторной батареи;
С — колодка, присоединяемая к жгуту проводов панели приборов;
G1, G2 — точки соединения с «массой»
