Клавиатура с бесконтактными кнопками

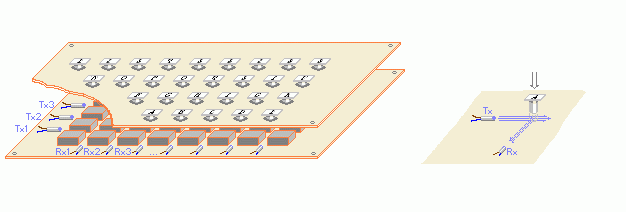

Клавиатура с бесконтактными кнопками (рис. 1) построена на явлении отражения инфракрасных лучей. Если на пути инфракрасных лучей поместить преграду от которой эти лучи отражаются, например металлический, или металлизированный предмет, направление лучей можно поменять на 90° (закон отражения лучей). При нажимании на кнопку лучи от передатчика Тх попадают на приёмник Rx. Источником лучей есть инфракрасные светодиоды, а приёмником - фотодиоды, это оптоэлектронная пара размещённая между металлизированными пластинами под углом 90°. Далее сигнал от приёмников можно усиливать, дешифрировать и т. п.(рис. 2).

Клавиатура с бесконтактными кнопками.
Рис. 1 Клавиатура с бесконтактными кнопками.

Рис.2
Рис. 2

Преимущества клавиатуры с бесконтактными кнопками - надёжность, малые размеры (толщина канала незначительна), стойкость к агрессивной среде (кислотности, солёности, влажности, с большими перепадами температур).

О. Капраль
