Координатная кнопка

Координатная кнопка - планшет может служить заменителем "мышки" для обычного компьютера, или ноутбука. Принцип работы: между двумя пластинами, нижняя - жесткая, верхняя - эластична, размещена пьезокерамическая структура, при нажатии на верхнюю пластину в области действия силы возникает пьезоэлектрический эффект - на противоположных верхних и нижних полюсах появляются заряды, которые через проводники при помощи дешифратора переводятся в координату места нажима. (рис. 1).

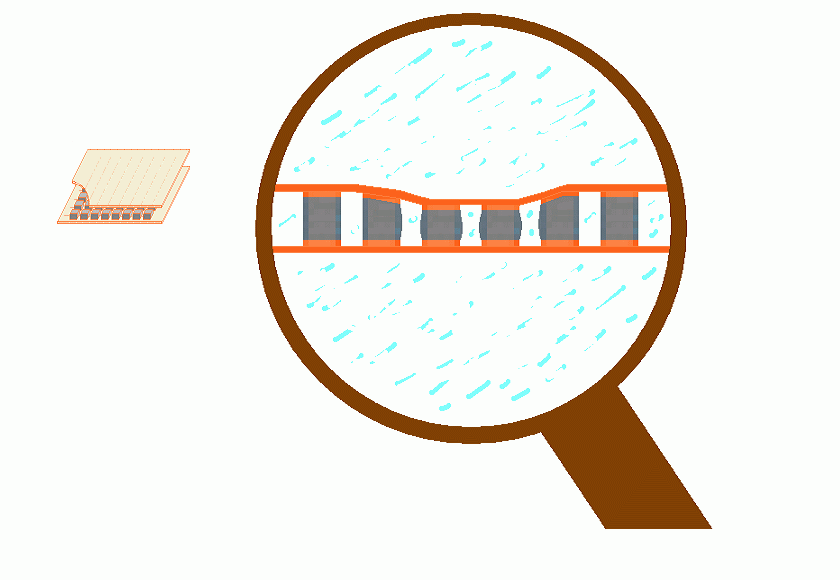

Фрагмент координатнаой кнопки в увеличенном виде.
Рис. 1 Фрагмент координатнаой кнопки в увеличенном виде.

Пьезокерамическая структура может быть заменена токопроводящей резиной, тогда в области действия силы будет меняться проводимость и через проводники изменение потенциалов, а эти далее также дешифрируются в координату.

О. Капраль
