Реле аварийной автоматики

Реле аварийной автоматики (рис.1, рис.2) предназначено для защиты мощных электрических машин, трансформаторов, линий электропередачи и других устройств от короткого замыкания, перегрузок по току и напряжению, а также при "пропадании", или перекосе фаз.

Схема реле аварийной  автоматики.

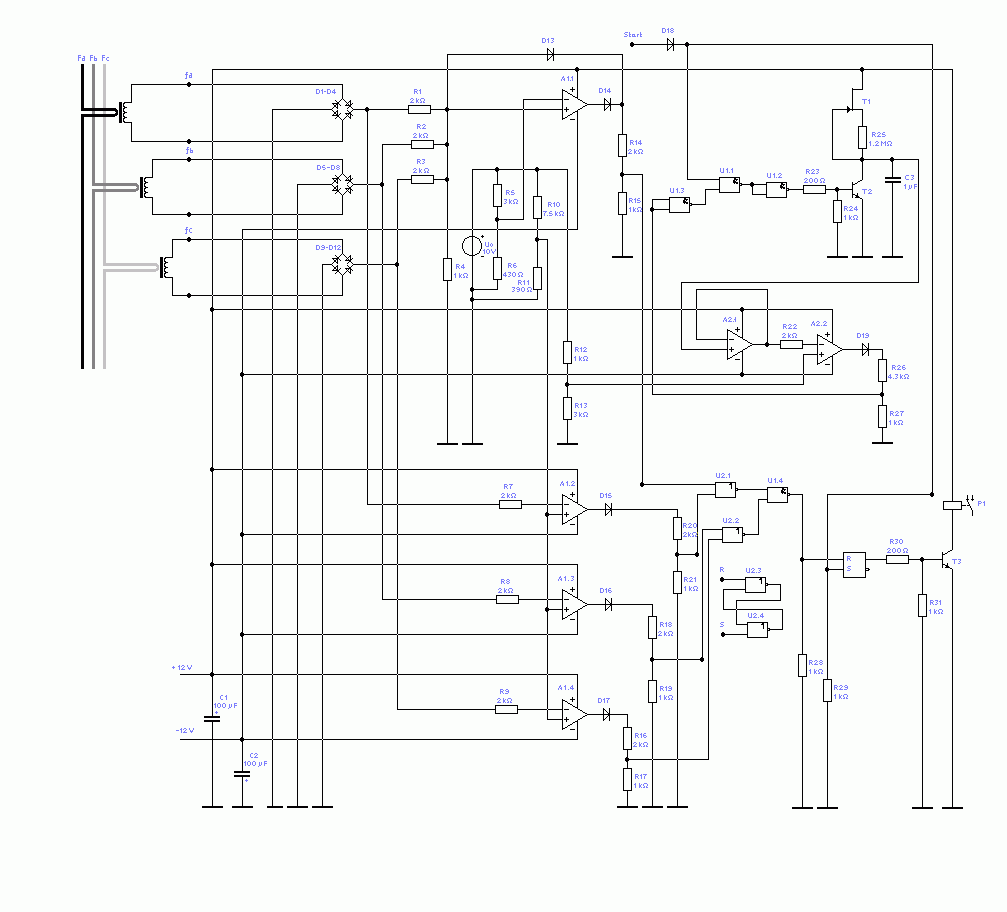

Рис. 1 Схема реле аварийной автоматики.
(Нажмите для увеличения.)

Схема реле аварийной  автоматики.

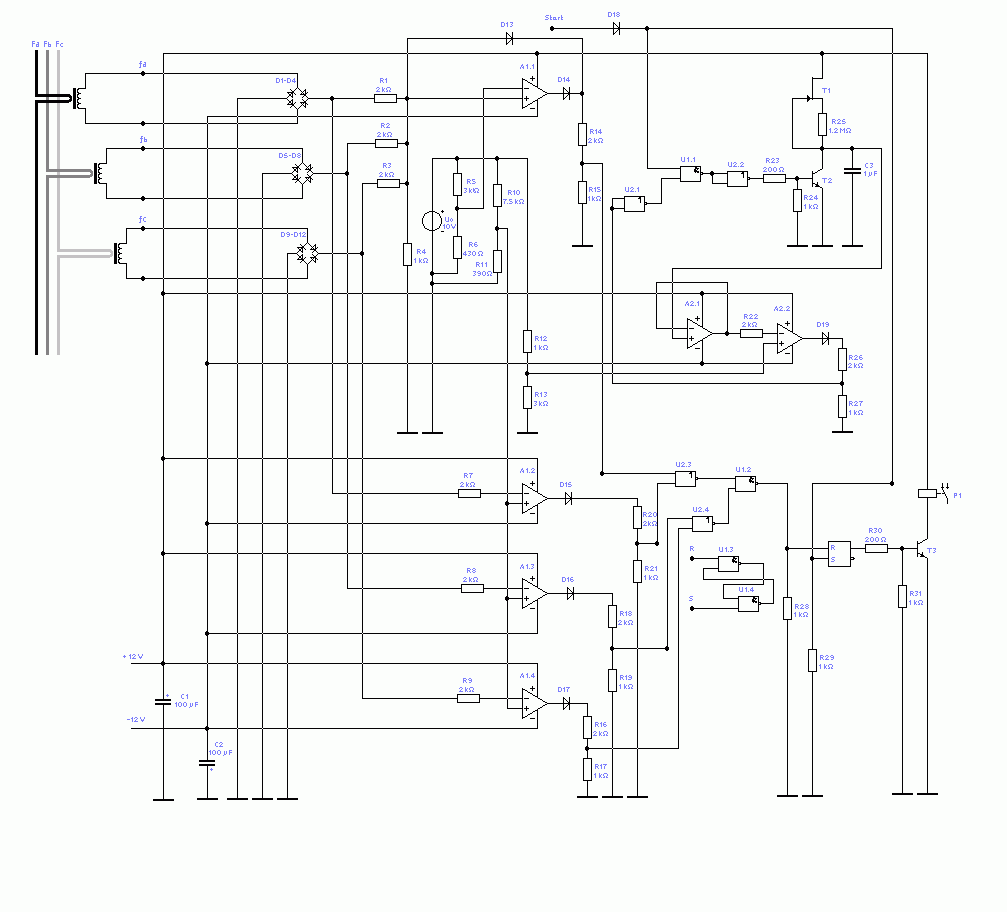

Рис. 2 Схема реле аварийной автоматики.
(Нажмите для увеличения.)

В реле предусмотрено блокирование отключения на время перегрузок при запуске, или разгоне электрических устройств. Реле построено по принципу электрической схемы с компараторами, где входной сигнал сравнивается с образцовыми значениями за 1/4 периода входного сигнала.

Аналогом данного устройства есть реле фирмы Siemens типа 3RB12. Схема промоделированная программой Electronics Workbench.

О. Капраль
