Бесконтактный датчик уровня жидкости

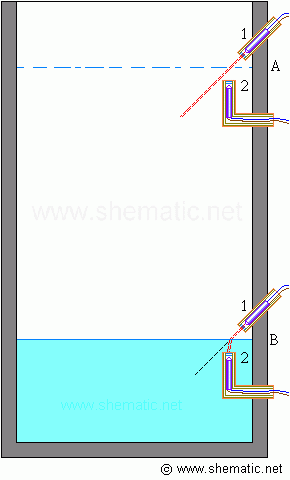

Принцип работы датчика построен на эффекте преломления луча на границе раздела сред с разной плотностью (рис.1), где 1 – лазерный диод, или светодиод, 2 – фотодиод. Когда жидкости нет, состояние А – верхний уровень, луч не преломляется и не попадает на фотодиод, вырабатывающий сигнал верхнего уровня; состояние В – на границе сред луч преломляется и попадает на фотодиод, от которого поступает сигнал нижнего уровня. Показатель преломления вещества зависит от длины световой волны и температуры.
Бесконтактный датчик уровня можно использовать для горючих пожаронебезопасных веществ, не имеет механических частей в отличие от поплавковых датчиков.


Бесконтактный датчик уровня жидкости
Рис.1. Схема применения бесконтактного датчика уровня

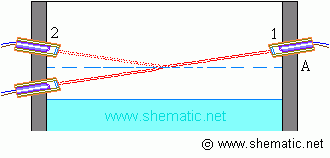

Подобный бесконтактный датчик уровня жидкости может быть построен на эффекте полного отражения от поверхности, как показано на рис.2.

Бесконтактный датчик уровня жидкости
Рис.2. Схема применения бесконтактного датчика уровня
