Лазерный уровень

Принцип действия лазерного уровня довольно прост: луч лазерного диода 1 (рис. 1) сквозь линзу 2 расщепляется в линию 3 и проектируется на стенку 4. В продаже сейсас можно купить довольно примитивные лазерные уровни (рис.2 ) на основе которых сделаны нивелиры.

Расщепление лазерного луча в горизонтальную или вертикальную линию через линзу.

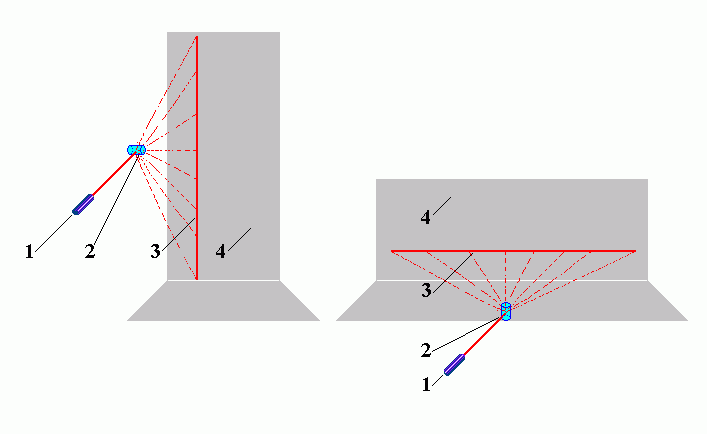

Рис. 1 Расщепление лазерного луча в горизонтальную или вертикальную линию через линзу.

Лазерный уровень.

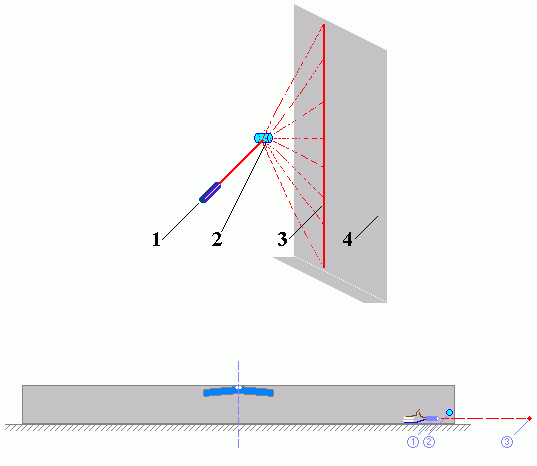

Рис. 2 Лазерный уровень.

Лазерный уровень как измерительный прибор.

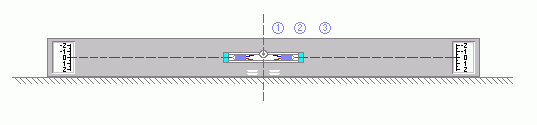

Рис. 3 Лазерный уровень как измерительный прибор.

Недостатком их есть проблемное установление вертикали и горизонтали, ибо обязательным прицепом есть тот же, не очень точный, пузырковый уровень. А такой прибор должен быть измерительным... Конструкция уровня изображенного на рис. 3 не имеет вышеуказанного недостатка. Заменив центр тяжести коромысла, уровень одновременно будет прибором установления вертикали (лазерным отвесом). Про передачу питания для лазерных диодов будет описано в другом разделе.
