Схема электрооборудования автомобиля ВАЗ 21213

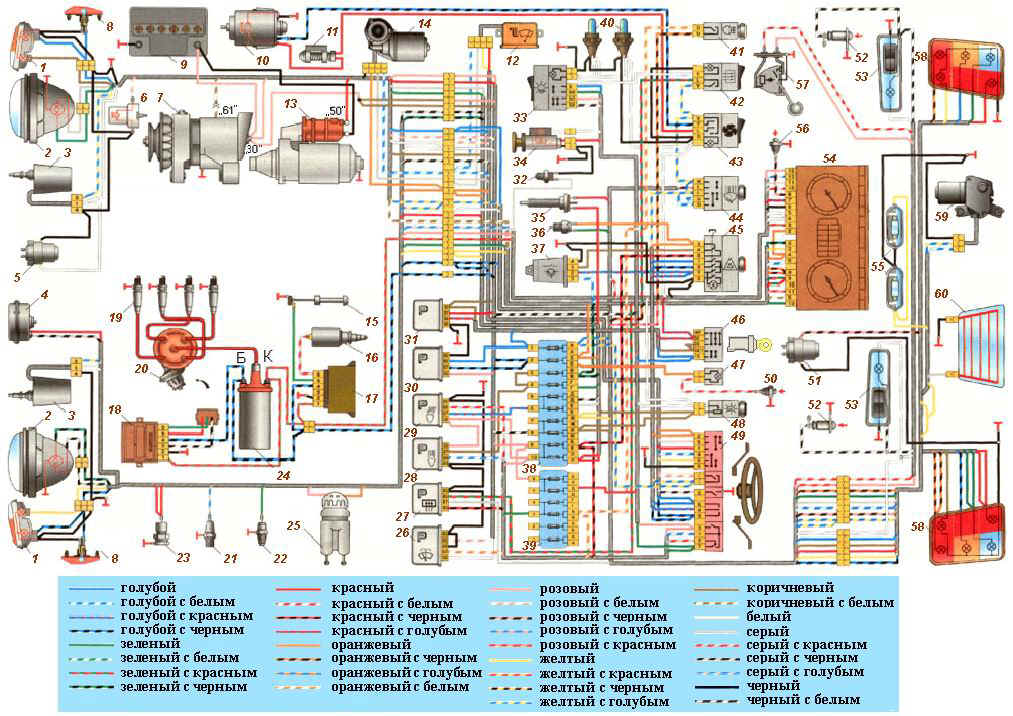

Схема электрооборудования автомобиля ВАЗ 21213.
Схема электрооборудования автомобиля ВАЗ 21213.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 21213.



1. Передние фонари.
2. Фары.
3. Электродвигатель очистителя фар ВАЗ 21213.
4. Звуковой сигнал.
5. Электродвигатель омывателя фар.
6. Электродвигатель омывателя ветрового стекла.
7. Генератор ВАЗ 21213.
8. Боковой указатель поворота.
9. Акумулятор ВАЗ 21213.
10. Электродвигатель отопителя ВАЗ 21213.
11. Дополнительнцй резистор электородвигателя отопителя.
12. Реле-прерыватель очистителя ветрового стекла.
13. Стартер.
14. Электродвигатель очистителя ветрового стекла.
15. Концевой выключатель карбюратора.
16. Электромагнитный клапан карбюратора ВАЗ 21213.
17. Блок управления ЭПХХ.
18. Коммутатор ВАЗ 21213.
19. Свечи зажигания.
20. Распределитель зажигания.
21. Датчик давления масла ВАЗ 21213.
22. Датчик температуры ВАЗ 21213.
23. Розетка переноски.
24. Катушка зажигания.
25. Датчик уровня тормозной жидкости ВАЗ 21213.
26. Реле включения очистителей и омывателя фар.
27. Реле включения обогрева заднего стекла.
28. Реле дальнего света фар ВАЗ 21213.
29. Реле ближнего света фар ВАЗ 21213.
30. Реле включения зажигания ВАЗ 21213.
31. Реле включения стартера ВАЗ 21213.
32. Выключатель лампы блокировки дифференциала.
33. Переключатель наружного освещения.
34. Прикуриватель.
35. Выключатель стоп-сигнала.
36. Выключатель света заднего хода.
37. Реле-прерыватель указателя поворотов и аварийной сигнализации.
38. Основной блок предохранителей.
39. Дополнительный блок предохранителей.
40. Лампа подсветки рычажков отопителя.
41. Выключатель заднего противотуманого фонаря.
42. Выключатель обогрева заднего стекла.
43. Переключатель электродвигателя отопителя.
44. Переключатель очистителя и омывателя заднего стекла.
45. Выключатель аварийной сигнализации.
46. Выключатель зажигания.
47. Контрольная лампа воздушной заслоки карбюратора.
48. Регулятор освещения приборов.
49. Подрулевой рычажный переключатель.
50. Выключатель контрольной лампы заслонки карбюратора.
51. Электродвигатель омывателя заднего стекла.
52. Дверной выключатель плафонов.
53. Плафоны освещения салона.
54. Комбинация приборов.
55. Фонари освещения номерного знака.
56. Выключатель лампы ручника.
57. Датчик уровня бензина ВАЗ 21213.
58. Задние фонари.
59. Электродвигатель очистителя заднего стекла.
60. Обогрев заднего стекла.
