Схема электрооборудования автомобиля ВАЗ 2106 (2)

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ВАЗ 2106 (2)

Схема электрооборудования автомобиля ВАЗ 2106 (2)

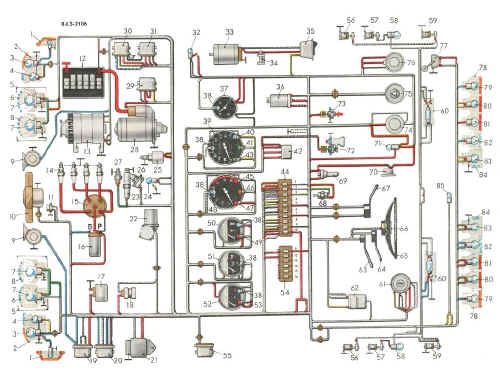

Схема электрооборудования автомобиля ВАЗ 2106 (2).
Схема электрооборудования автомобиля ВАЗ 2106 (2).
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2106 (2).



1 — боковой указатель поворота с лампой А12-4 (4 Вт) и рассеивателем оранжевого цвета.
2 — подфарник с рассеивателем переднего указателя поворота оранжевого цвета и обозначения габарита — белого цвета.
3 — лампа А1 2-21 -3 (21 Вт) переднего указателя поворота.
4 — лампа А12-5 (5 Вт) обозначения габарита.
5 — корпус наружной и внутренней фар с прозрачной крышкой.
6 — наружная фара дальнего и ближнего света.
7 — лампа А1 2—45 + 40 (45 Вт дальнего света и 40 Вт — ближнего света) для наружной и внутренней фар (во внутренней фаре нить ближнего света не используется).
8 — внутренняя фара только дальнего света.
9 — рожковый звуковой сигнал.
10 — электровентилятор системы охлаждения двигателя ВАЗ 2106.
11 — термовыключатель ТМ108 электровентилятора ВАЗ 2106.
12 — аккумуляторная батарея 6-СТ-55ЭМ ВАЗ 2106.
13 — генератор переменного тока Г221 (500 Вт, 42 А) с кремниевым выпрямителем.
14 — свеча зажигания А17ДВ (А7, 5ХС).
15 — распределитель зажигания Р125-Б с прерывателем цепи тока низкого напряжения.
16 — катушка зажигания 6117 или Б117-А без добавочного сопротивления.
17 — электродвигатель омывателя ветрового окна.
18 — датчик контрольной лампы уровня тормозной жидкости в бачке гидропривода тормозов.
19 — реле РС528 включения звуковых сигналов ВАЗ 2106.
20 — реле РС527 электровентилятора ВАЗ 2106.
21 — автоматический двухступенчатый электромагнитный регулятор напряжения РР380.
22 — электродвигатель стеклоочистителя с редуктором привода ВАЗ 2106.
23 — датчик ММ120 контрольной лампы сигнализации о падении давления масла в двигателе.
24 — подкапотная лампа А12-5 (5 Вт).
25 — электромагнитный запорный клапан холостого хода карбюратора.
26 — реостатный датчик ММ393-А указателя давления масла в двигателе.
27 — датчик ТМ106 с терморезистором указателя температуры охлаждающей жидкости в двигателе.
28 — стартер СТ221 (1, 3 кВт) со смешанным возбуждением и электромагнитным тяговым реле.
29 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
30 — реле включения дальнего света фар ВАЗ 2106.
31 — реле включения ближнего света фар ВАЗ 2106.
32 — лампа А12-4 (4 Вт) освещения вещевого ящика.
33 — электродвигатель вентилятора отопителя.
34 — добавочный резистор электродвигателя ВАЗ 2106.
35 — трехпозиционный переключатель электровентилятора отопителя.
36 — реле - прерыватель РС491 указателей поворота ВАЗ 2106.
37 — электрические часы АЧЖ-1 с бесконтактным магнитоэлектрическим приводом.
38 — лампа АМН12-3 (3 Вт) освещения приборов.
39 — механический спидометр СП193.
40 — контрольная лампа АМН12-3 (3 Вт) с синим светофильтром сигнализации о включении дальнего света фар.
41 — контрольная лампа АМН12-3 (3 Вт) с зеленым светофильтром сигнализации о включении указателя поворота.
42 — реле - прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
43 — контрольная лампа АМН12-3 (3 Вт) с зеленым светофильтром сигнализации о включении габаритного света.
44 — блок плавких предохранителей.
45 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром сигнализации о прекращении зарядки аккумуляторной батареи и неисправности генератора.
46 — контрольная лампа АМН12-3 (3 Вт) с оранжевым светофильтром сигнализации о прикрытии воздушной заслонки карбюратора.
47 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром, сигнализирующая прерывистым светом о включении ручного тормоза.
48 — электронный тахометр ТХ193 для замера частоты вращения коленчатого вала.
49 — контрольная лампа АМН12-3 (3 Вт) с красным светофильтром сигнализации о минимальном давлении масла в двигателе (0,4—0,8 кгс/см2).
50 — магнитоэлектрический указатель УК194 давления масла в двигателе (3,5— 4,5 кгс/см2).
51 — магнитоэлектрический указатель УК193 температуры охлаждающей жидкости.
52 — магнитоэлектрический указатель УБ193 уровня топлива в баке.
53 — контрольная лампа АМН12 (3 Вт) с красным светофильтром, сигнализирующая об остатке в баке резерва топлива (4,0— 6,5 л).
54 — дополнительный блок плавких предохранителей.
55 — электромагнитное реле РС514 обеспечения прерывистой работы стеклоочистителей.
56 — дверной передний включатель плафона внутреннего освещения салона кузова (при открытии передней двери).
57 — включатель фонаря световой габаритной сигнализации передней двери.
58 — лампа А12-5 (5 Вт) фонаря световой габаритной сигнализации об открытии передней двери.
59 — дверной задний включатель плафона внутреннего освещения кузова (при открытии задней двери).
60 — плафон с лампой АС1 2-5 (5 Вт) освещения салона кузова.
61 — включатель (замок) зажигания и стартера с противоугонным устройством.
62 — включатель наружного освещения.
63 — рычаг переключения света фар и световой сигнализации миганием света.
64 — рычаг переключения указателей поворота.
65 — рулевое колесо.
66 — включатель звукового сигнала.
67 — переключатель режимов работы стеклоочистителей.
68 — включатель ВК415 световой сигнализации о включении заднего хода в коробке передач.
69 — включатель ВК412 сигнала торможения (стоп-сигнала).
70 — патрон подключения переносной лампы.
71 — контрольная лампа (с красным светофильтром) сигнализации о снижении уровня в бачке гидропривода тормозов.
72 — включатель контрольной лампы сигнализации о прикрытии воздушной заслонки.
73 — включатель контрольной лампы ручного тормоза.
74 — включатель ламп освещения приборов.
75 — включатель аварийной сигнализации.
76 — электроприкуриватель с лампой А12-4 (4 Вт) освещения гнезда прикуривателя.
77 — датчик БМ150 указателя уровня и запаса топлива в баке ВАЗ 2106.
78 — комбинированный задний фонарь с многоцветным рассеивателем.
79 — лампа А12-21-3 (21 Вт) заднего фонаря с оранжевым светофильтром указателя поворота.
80 — лампа А12-5 (5 Вт) заднего фонаря с красным светофильтром для обозначения габаритов автомобиля.
81 — лампа А12-21-3 (21 Вт) заднего фонаря с красным светофильтром стоп -сигнала (сигнализации о торможении).
82 — лампа А12-21-3 (21 Вт) заднего фонаря с белым светофильтром сигнализации о включении заднего хода.
83 — лампа А12-5 (5 Вт) фонаря освещения номерного знака.
84 — фонарь с белым рассеивателем освещения номерного знака.
85 — лампа А12-4 (4 Вт) освещения багажника.
