Схема электрооборудования автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099

Схема электрооборудования автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099

Схема размещена на двух листах: левая часть схемы (рис.1) и правая часть схемы (рис.2).

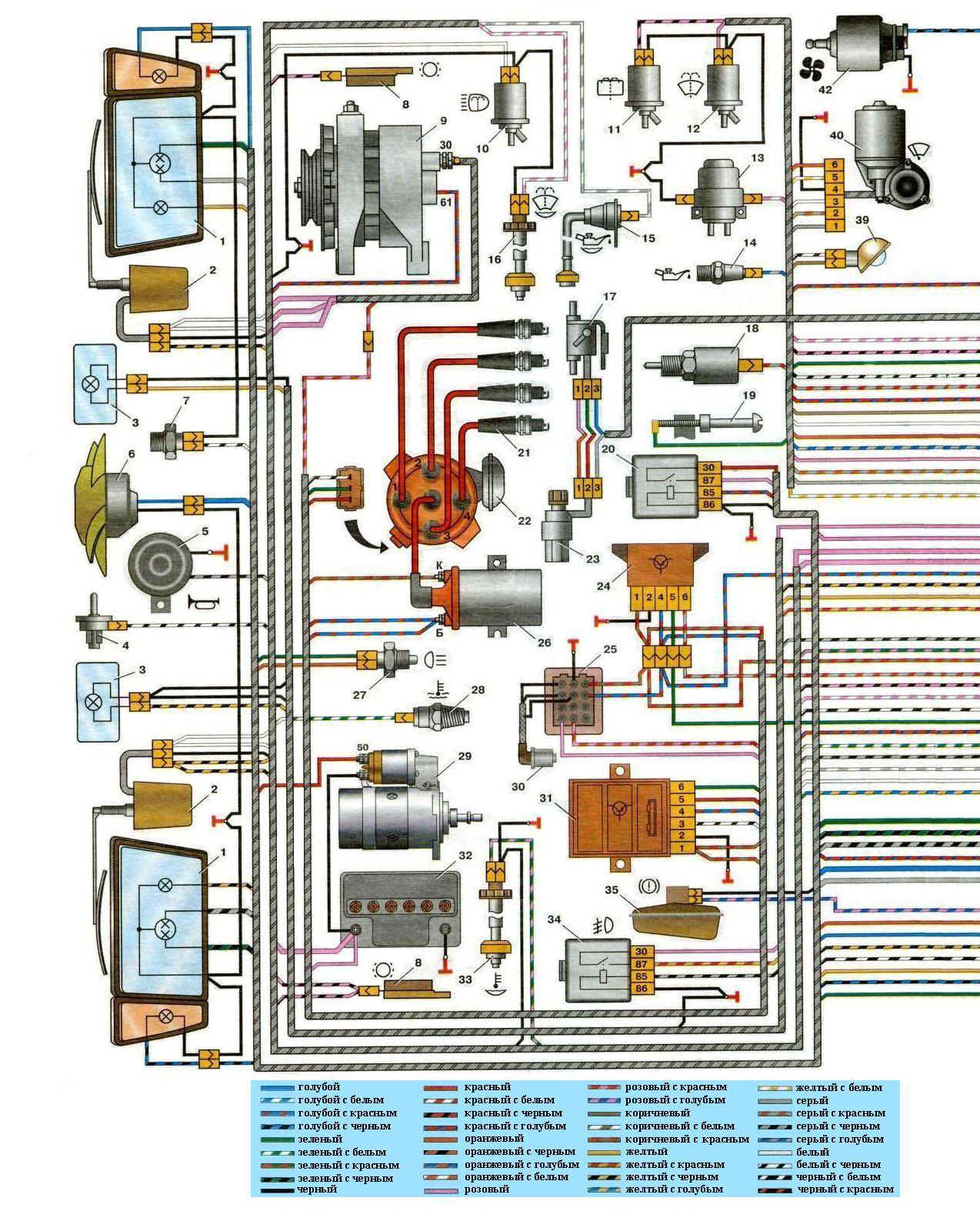

Рис. 1 Схема электрооборудования автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099 (левая часть схемы).
(нажмите для увеличения).

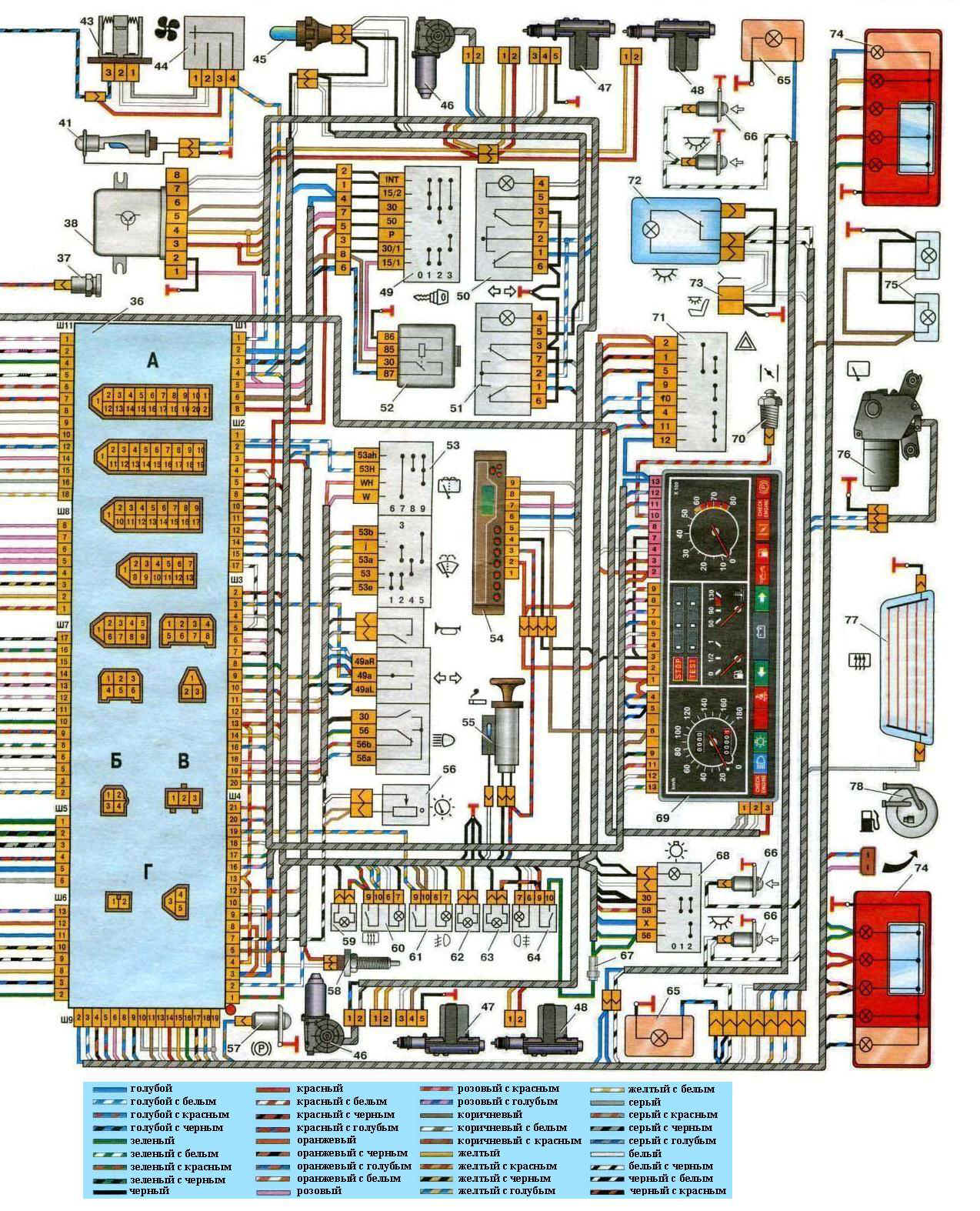

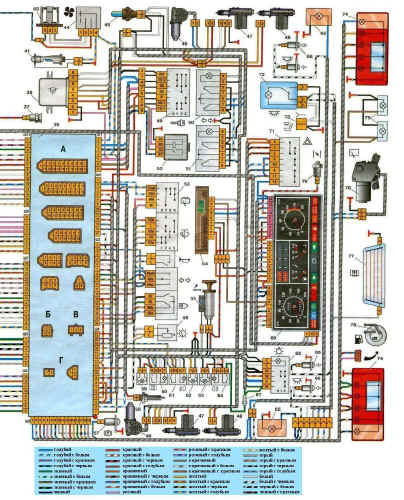

Рис. 2 Схема электрооборудования автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099 (правая часть схемы).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099.

1 - блок-фара;
2 - электродвигатель очистителя фар;
3 - противотуманные фары;
4 - выключатель подкапотной лампы;
5 - звуковой сигнал;
6 - электродвигатель вентилятора системы охлаждения двигателя;
7 - датчик включения электродвигателя вентилятора ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
8 - датчик износа колодок передних тормозов ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
9 - генератор ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
10 - электромагнитный клапан включения омывателя фар;
11 - электромагнитный клапан включения омывателя заднего стекла*;
12 - электромагнитный клапан включения омывателя ветрового стекла;
13 - электродвигатель омывателя стекол;
14 - датчик контрольной лампы давления масла ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
15 - датчик уровня масла ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
16 - датчик уровня омывающей жидкости ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
17 - датчик расхода топлива ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
18 - электромагнитный клапан карбюратора;
19 - концевой выключатель карбюратора;
20 - реле включения стартера ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
21 - свечи зажигания ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
22 - датчик-распределитель зажигания ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
23 - датчик скорости автомобиля ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
24 - блок управления электромагнитным клапаном карбюратора;
25 - колодка диагностики;
26 - катушка зажигания ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
27 - выключатель света заднего хода;
28 - датчик указателя температуры охлаждающей жидкости ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
29 - стартер ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
30 - датчик верхней мертвой точки 1-го цилиндра;
31 - коммутатор ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
32 - аккумуляторная батарея ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
33 - датчик уровня охлаждающей жидкости ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
34 - реле включения противотуманных фар;
35 - датчик уровня тормозной жидкости ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
36 - монтажный блок;
37 - штепсельная розетка для переносной лампы;
38 - блок управления блокировкой замков дверей;
39 - подкапотная лампа;
40 - электродвигатель очистителя ветрового стекла;
41 - лампа освещения вещевого ящика;
42 - электродвигатель вентилятора отопителя;
43 - дополнительный резистор электродвигателя отопителя;
44 - переключатель вентилятора отопителя;
45 - лампа подсветки рычагов отопителя;
46 - моторедукторы электроподъемников передних дверей;
47 - моторедукторы блокировки замков передних дверей;
48 - моторедукторы блокировки замков задних дверей;
49 - выключатель зажигания;
50 - переключатель электростеклоподъемника правой двери;
51 - переключатель электростеклоподъемника левой двери;
52 - реле зажигания ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
53 - подрулевой переключатель;
54 - маршрутный компьютер ВАЗ 21083, ВАЗ 21093, ВАЗ 21099
55 - прикуриватель;
56 - выключатель освещения приборов;
57 - выключатель контрольной лампы стояночного тормоза;
58 - выключатель стоп-сигнала;
59 - контрольная лампа включения обогрева заднего стекла;
60 - выключатель обогрева заднего стекла;
61 - выключатель противотуманных фар;
62 - контрольная лампа включения противотуманных фар;
63 - контрольная лампа включения заднего противотуманного света;
64 - выключатель заднего противотуманного света;
65 - боковые указатели поворотов;
66 - выключатель освещения на стойке дверей (для ВАЗ - 21083 – два, для ВАЗ - 21093 и ВАЗ - 21099 – четыре);
67 - предохранитель цепи противотуманного света;
68 - выключатель внешнего освещения;
69 - комбинация приборов;
70 - выключатель контрольной лампы воздушной заслонки карбюратора;
71 - выключатель аварийной сигнализации;
72 - плафон;
73 - разъем для подключения к плафону индивидуального освещения;
74 - задние фонари;
75 - фонари освещения номерного знака;
76 - электродвигатель очистителя заднего стекла*;
77 - элемент обогрева заднего стекла;
78 - датчик указателя уровня и резерва топлива ВАЗ 21083, ВАЗ 21093, ВАЗ 21099

А - порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла;
Б - порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла;
В - порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике - распределителе зажигания;
Г - порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой. На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

* На автомобилях ВАЗ-21099 не устанавливается.
