Схема электрооборудования автомобиля ВАЗ 21214

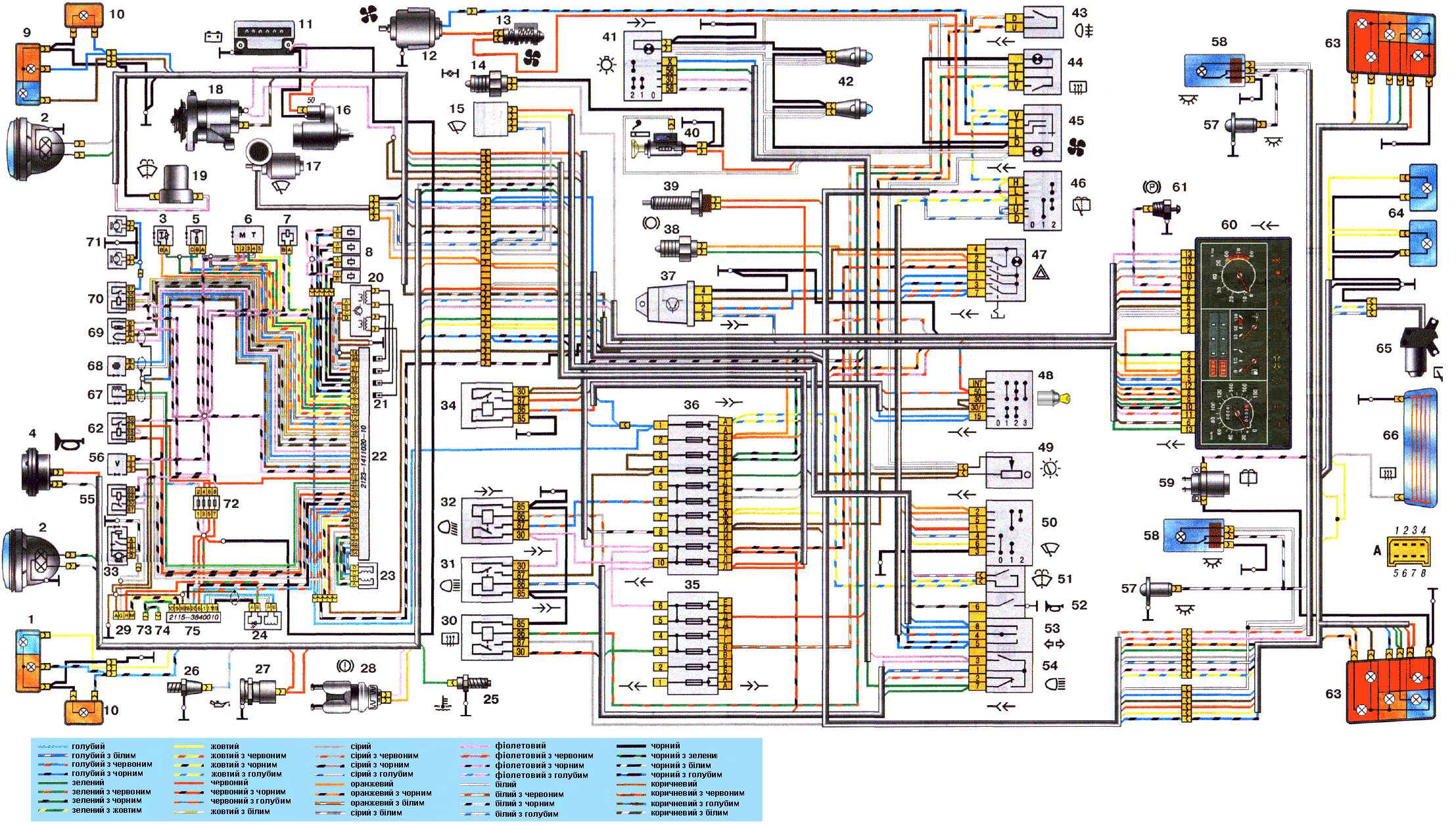

Схема электрооборудования автомобиля ВАЗ 21214.

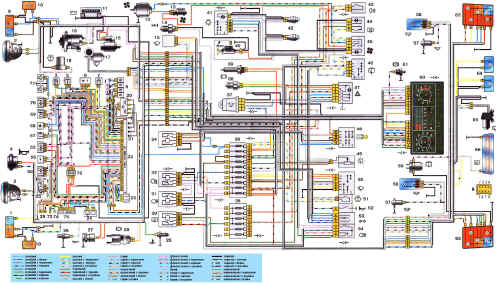

Схема электрооборудования автомобиля ВАЗ 21214.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 21214.



1. Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости ВАЗ 21214.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки ВАЗ 21214.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
12. Электродвигатель отопителя ВАЗ 21214.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла ВАЗ 21214.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла ВАЗ 21214.
18. Генератор ВАЗ 21214.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
25. Датчик указателя температуры ВАЗ 21214.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики ВАЗ 21214.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле - прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп - сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации ВАЗ 21214.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов ВАЗ 21214.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала ВАЗ 21214.
68. Датчик детонации ВАЗ 21214.
69. Датчик кислорода ВАЗ 21214.
70. Реле электровентиляторов ВАЗ 21214.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон освещения салона.
74. Выключатель плафона освещения в двери водителя.
75. Блок управления АПС ВАЗ 21214.


А - порядок условной нумерации штекеров в колодках трехрычажного переключателя.
(*) - штепсельная розетка в последнее время не устанавливается.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.
