Схема электрооборудования автомобиля ВАЗ 2115

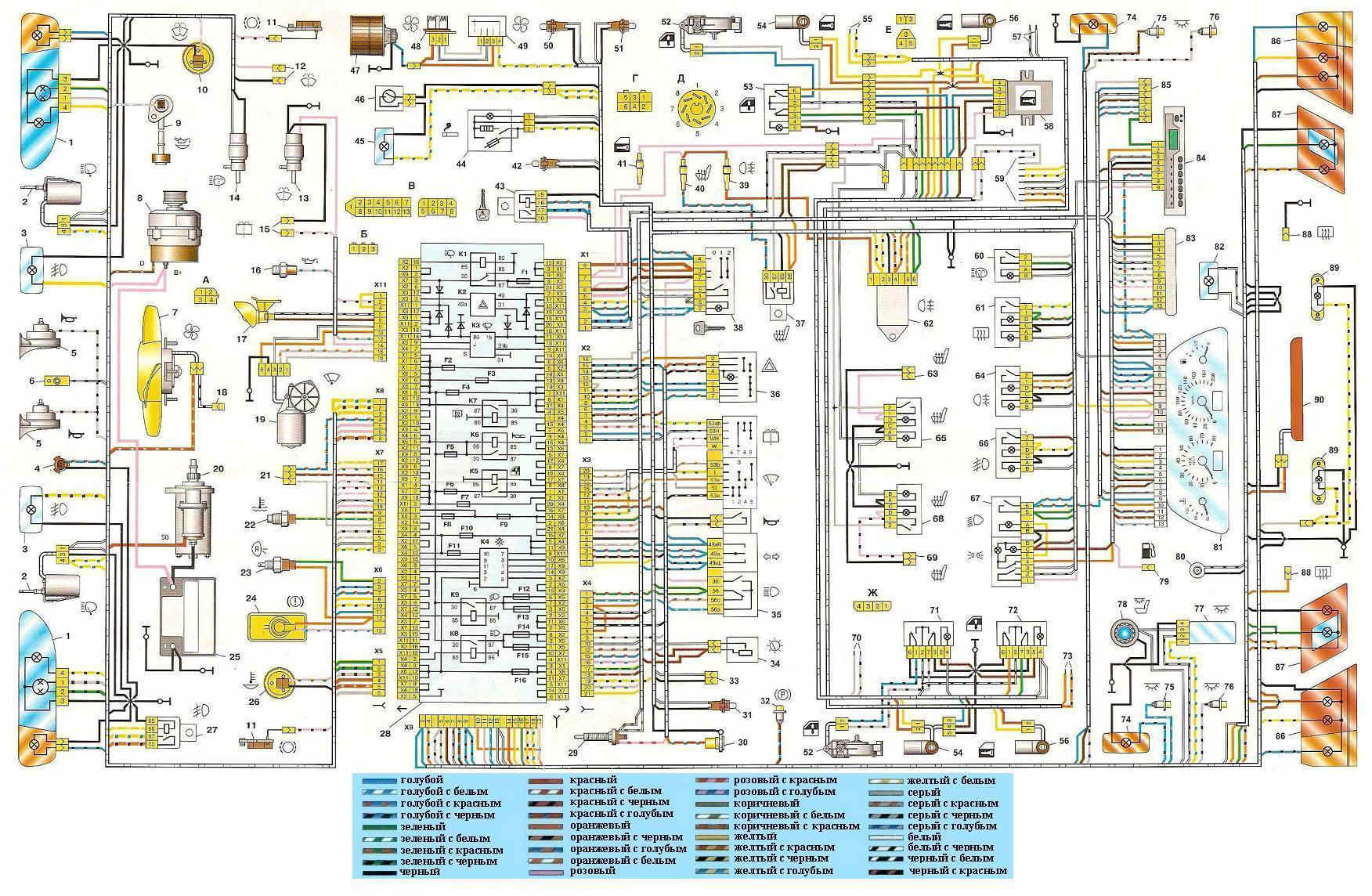

Схема электрооборудования автомобиля ВАЗ 2115.
Схема электрооборудования автомобиля ВАЗ 2115.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2115.



1 - блок-фары;
2 - моторедукторы очистителей фар*;
3 - противотуманные фары*;
4 – датчик температуры окружающего воздуха ВАЗ 2115
5 – звуковые сигналы;
6 – выключатель лампы освещения моторного отсека;
7 – электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2115
8 – генератор ВАЗ 2115
9 – датчик сигнализатора недостаточного уровня масла ВАЗ 2115
10 – датчик уровня омывающей жидкости ВАЗ 2115
11- датчик износа колодок передних тормозов ВАЗ 2115
12 – наконечники проводов, подключаемые к общему насосу омывателя стекол**;
13 – насос омывателя ветрового стекла;
14 – насос омывателя фар*;
15 – наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ 2113 и ВАЗ 2114;
16 – датчик сигнализатора недостаточного давления масла ВАЗ 2115
17 – лампа освещения моторного отсека;
18 – наконечник провода для подключения к жгуту проводов системы зажигания на карбюраторных автомобилях;
19 – моторедуктор очистителя ветрового стекла;
20 – стартер ВАЗ 2115
21 – колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
22 – датчик указателя температуры охлаждающей жидкости ВАЗ 2115
23 – выключатель фонарей заднего хода;
24 – датчик сигнализатора недостаточного уровня тормозной жидкости ВАЗ 2115
25 – аккумуляторная батарея ВАЗ 2115
26 – датчик сигнализатора недостаточного уровня охлаждающей жидкости ВАЗ 2115
27 – реле включения противотуманных фар ВАЗ 2115
28 – монтажный блок;
29 – выключатель стоп-сигнала;
30 – штепсельная розетка для переносной лампы;
31 – лампа подсветки шкалы гидрокорректора фар;
32- выключатель лампы сигнализатора включения состояния тормоза;
33 – колодка для подключения лампы подсветки;
34 – выключатель ламп освещения приборов;
35 – подрулевой переключатель;
36 – выключатель аварийной сигнализации;
37 – реле элемента обогрева передних сидений ВАЗ 2115
38 – выключатель зажигания;
39 – предохранитель цепи фонарей заднего противотуманного света ВАЗ 2115
40 - предохранитель цепи элементов обогрева передних сидений ВАЗ 2115
41 - предохранитель цепи блокировки замков дверей ВАЗ 2115
42 – лампа подсветки передний пепельницы;
43 – реле зажигания ВАЗ 2115
44 – прикуриватель;
45 – лампа освещения вещевого ящика;
46 – выключатель лампы освещения вещевого ящика;
47 – электродвигатель вентилятора отопления ВАЗ 2115
48 – дополнительной резистор электродвигателя отопления ВАЗ 2115
49 – переключатель вентилятора отопления;
50 – лампа подсветки переключателя отопления;
51 – лампа подсветки рычагов отопления;
52 – моторедукторы электростеклоподъемников передних дверей;
53 – переключатель электростеклоподъемника правой передний двери (расположен в правой двери);
54 – моторедуктори блокировки замков передних дверей ВАЗ 2115
55 – провода для присоединения к правому переднему громкоговорителю;
56 – моторедуктори блокировки замков задних дверей ВАЗ 2115
57 – провода для присоединения к правому заднему громкоговорителю;
58 – блок управления блокировкой замков дверей ВАЗ 2115
59 – провода для присоединения к радиоаппаратуре;
60 – выключатель очистителя фар*;
61 – выключатель элемента обогрева заднего стекла;
62 – реле включения фонарей заднего противотуманного света ВАЗ 2115
63 – колодка для подключения к элементу обогрева правого переднего сидения;
64 – выключатель фонарей заднего противотуманного света;
65 – выключатель элемента обогрева правого переднего сидения;
66 – выключатель противотуманних фар*;
67 – выключатель ламп наружного освещения;
68 – выключатель элемента обогрева левого переднего сидения;
69 - колодка для подключения к элементу обогрева левого переднего сидения;
70 – провода для присоединения к левому переднему громкоговорителю;
71 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
72 – переключатель электростеклоподьемника правой передней двери (расположен в левой двери);
73 – провода для присоединения к левому заднему громкоговорителю;
74 – боковые указатели поворота;
75 – выключатель плафона на стойках передних дверей;
76 – выключатель плафона на стойках задних дверей;
77 – плафон;
78 – плафон индивидуального освещения салона;
79 – колодка для подключения к жгуту проводов электробензонасоса;
80 – выключатель лампы освещения багажника;
81 – комбинация приборов;
82 – лампа освещения багажника;
83 – блок индикации бортовой системы контроля ВАЗ 2115
84 – маршрутный компьютер ВАЗ 2115 *
85 – колодка для подключения жгута проводов системы управления двигателем;
86 – задние наружные фонари;
87 – задние внутренние фонари;
88 – колодки для подключения к элементу обогрева заднего стекла;
89 – фонари освещения номерного знака;
90 – дополнительный сигнал торможения, расположенный в спойлере.


Порядок условной нумерации штекеров в колодках: А – блок-фар и очистителя фар;
Б – прикуривателя; В – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлоов электрооборудования (у колодок с иным числом штекеров – порядок нумерации аналогичный); Г- реле включения заднего противотуманного света; Д – выключателя аварийной сигнализации; Е – моторедукторов электростеклоподьемников и моторедукторов блокировки замков дверей; Ж – плафона освещения салона. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов (кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. Вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.


* Устанавливаются на части выпускаемых автомобилей;
**На автомобилях различной комплектации может устанавливаться один общий насос омывателя и электромагнитные клапаны омывателей фар и ветрового стекла (как на автомобилях ВАЗ-2108, - 2109). В этом случае колодки 12 подключаются к насосу омывателя, а провода, присоединенные к насосам 13 и 14, подсоединяются к соответствующим электромагнитным клапанам.
