Схема электрооборудования автомобиля ВАЗ 2102, ВАЗ 21021

На рис.1 размещена схема электрооборудования автомобиля ВАЗ-21011, а на рис.2 - изменения к схеме электрооборудования автомобилей ВАЗ-2102 и ВАЗ-21021.

Схема электрооборудования автомобиля ВАЗ 21011.

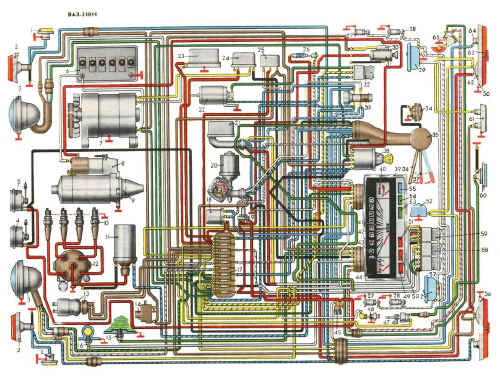

Рис. 1 Схема электрооборудования автомобиля ВАЗ 21011.
(нажмите для увеличения).

Схема электрооборудования  автомобиля  ВАЗ-2102 и ВАЗ-21021.

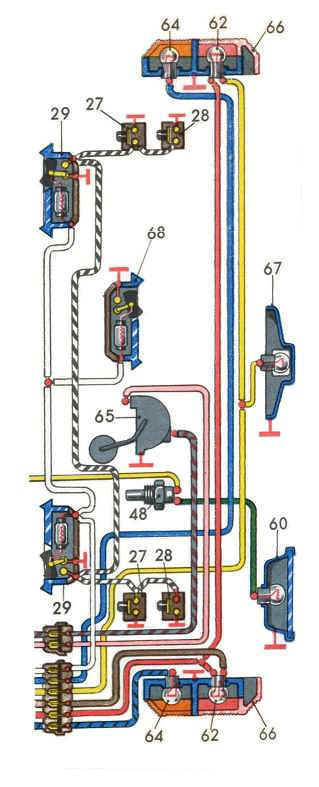

Рис. 2 Изменения к схеме электрооборудования автомобилей ВАЗ-2102 и ВАЗ-21021.

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2102, ВАЗ 21021.



В отличие от схемы электрооборудования основной модели ВАЗ-2101 на ВАЗ-21011 устанавливаются: измененные фары, 3, подфарники 2, задние фонари 56 и заимствованный с модели ВАЗ-2103 фонарь 60 сигнализации о движении автомобиля задним ходом с включателем 48; измененный щиток приборов 39; ножной насос 33 омывателя ветрового окна с встроенным включателем электродвигателя стеклоочистителя; сдвоенный бачок 13 для тормозной жидкости с электрическим датчиком сигнализации о недопустимом снижении уровня тормозной жидкости.
На автомобилях ВАЗ-21011 и ВАЗ-21021 последних выпусков также устанавливают (заимствованные от ВАЗ-2103 и ВАЗ-2106): электровентилятор системы охлаждения; электродвигатель вентилятора отопителя; переключатель стеклоочистителя и омывателя ветрового окна с рычагом управления, смонтированным на рулевой колонке.
На автомобилях ВАЗ-21011 и ВАЗ-21021 установлены фары ФГ140 Б. Подфарники УП148 только сигнализируют о повороте, для чего в них установлена однонитевая лампа А12-21-3 мощностью 21 Вт. Задние фонари ФП140Б в отличие от ФП140 имеют пластмассовые светосигнальные катафоты 63 красного цвета, отражающие падающий на них свет. Фонарь ФП148 сигнализации о движении задним ходом имеет бесцветный прозрачный рассеиватель из пластмассы, в нем установлена однонитевая лампа А1 2-21-3 мощностью 21 Вт. Фонарь включается штоком 47 вилки включения заднего хода коробки передач и включателем 46, укрепленным в крышке коробки передач.
На автомобилях ВАЗ-2102 и ВАЗ-21021, имеющих грузопассажирские кузова типа «Универсал», в задней части кузова устанавливают отдельные приборы освещения и сигнализации, отличающиеся от применяемых на ВАЗ-2101 и ВАЗ-21011.


1 — боковой указатель УП140 с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета
2 — подфарник УП148 передний указатель поворота с однонитевой лампой (21 Вт) и рассеивателем оранжевого цвета
3 — фара ФГ140 Б с дополнительной лампой (5 Вт) габаритного света и основным элементом фары с двухнитевой лампой дальнего (45 Вт) и ближнего (40 Вт) света
4 — шумовой электрический сигнал С 304 низкого тона
5 — шумовой электрический сигнал с 305 высокого тона
6 — аккумуляторная батарея 6—СТ—55ЭМ ВАЗ 2102, ВАЗ 21021
7 — генератор переменного тока Г221 (500 Вт, 42 А) ВАЗ 2102, ВАЗ 21021
8 — электромагнитное тяговое реле включения стартера ВАЗ 2102, ВАЗ 21021
9 — стартер СТ221 (1,3 кВт) со смешанным возбуждением ВАЗ 2102, ВАЗ 21021
10 — свеча зажигания А17ДВ ВАЗ 2102, ВАЗ 21021
11 — катушка зажигания Б117—А (Б117) ВАЗ 2102, ВАЗ 21021
12 — распределитель Р125 тока высокого напряжения с прерывателем цепи тока низкого напряжения ВАЗ 2102, ВАЗ 21021
13 — бачок тормозной жидкости с электрическим включателем сигнализации о недопустимом снижении уровня тормозной жидкости
14 — подкапотная лампа ПД140 (ПД526)
15 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе ВАЗ 2102, ВАЗ 21021
16 — датчик ММ120 контрольной лампы сигнализации о падении давления масла в двигателе ВАЗ 2102, ВАЗ 21021
17 — блок плавких предохранителей ПР11 2 ВАЗ 2102, ВАЗ 21021
18 — реле-прерыватель РС491 указателей поворота ВАЗ 2102, ВАЗ 21021
19 — включатель ВК41 2 сигнала торможения (стоп-сигнала)
20 — электродвигатель (МЭ241 или МЭ241—А) стеклоочистителя СЛ191—А или СЛ191—Б ВАЗ 2102, ВАЗ 21021
21 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2102, ВАЗ 21021
22 — электродвигатель вентилятора отопителя с добавочным резистором
23 — автоматический двухступенчатый электромагнитный регулятор напряжения РР380 ВАЗ 2102, ВАЗ 21021
24 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи ВАЗ 2102, ВАЗ 21021
25 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза ВАЗ 2102, ВАЗ 21021
26 — лампа ЛВ21 1 освещения вещевого ящика
27 — кнопочный выключатель ВК407 плафона сигнализации об открытии передней двери
28 — кнопочный выключатель ВК407 плафона сигнализации об открытии задней двери
29 — плафон ПК140 с трубчатой лампой (5 Вт) освещения в салоне автомобиля
30 — лампа (4 Вт) освещения гнезда прикуривателя
31 — электроприкуриватель ПТ10
32 — трехпозиционный переключатель ВК408 электродвигателя отопителя
33 — ножной насос омывателя ветрового окна с встроенным электрическим выключателем электродвигателя стеклоочистителя
34 — включатель (кнопка) звукового сигнала
35 — переключатель П35 света фар и указателей поворота
36 — рычаг переключения света фар и световой сигнализации миганием светом фар
37 — рычаг переключения указателей поворота
38 — включатель (замок) зажигания и стартера ВК347 с противоугонным устройством
39 — щиток (комбинация) приборов типа КП191 модернизированный для ВАЗ-21011
40 — магнитоэлектрический указатель температуры охлаждающей жидкости
41 — шкала спидометра ВАЗ 2102, ВАЗ 21021
42 — счетчик пройденного пути ВАЗ 2102, ВАЗ 21021
43 — магнитоэлектрический указатель уровня топлива в баке
44 — контрольная лампа (с красным светофильтром) сигнализации об остатке в баке резерва топлива (4,0—6,5 л)
45 — патрон подключения переносной лампы
46 — включатель контрольной лампы ручного тормоза
47 — шток вилки включения ЗХ коробки передач
48 — включатель ВК415 световой сигнализации о включении заднего хода в коробке передач
49 — контрольная лампа (с красным светофильтром) сигнализации мигающим светом о включении ручного тормоза и постоянным светом о недостаточном уровне тормозной жидкости в бачке
50 — контрольная лампа (с красным светофильтром) о падении давления масла в двигателе ниже 0,2— 0,6 кгс/см2
51 — контрольная лампа (с красным светофильтром) сигнализации о прекращении заряда аккумуляторной батареи
52 — лампа (4 Вт) ЛБ218 багажника
53 — контрольная лампа (с зеленым светофильтром) включения указателей поворота
54 — контрольная лампа (с зеленым светофильтром) включения габаритного или ближнего света фар
55 — контрольная лампа (с синим светофильтром) включения дальнего света фар
56 — задний фонарь ФП140Б
57 — включатель ВК343 наружного освещения
58 — включатель ВК344 освещения щитка (комбинации) приборов
59 — трехпозиционный переключатель ВК345 электродвигателя стеклоочистителя
60 — фонарь ФП148 световой сигнализации о включении заднего хода
61 — фонарь ФП141 освещения номерного знака
62 — секция стоп-сигнала торможения (21 Вт) и обозначения габарита (5 Вт) с двухнитевой лампой и рассеивателем красного цвета
63 — катафот ФП312 красного цвета, отражающий падающие на него лучи света
64 — секция заднего указателя поворота с лампой 21 Вт и рассеивателем оранжевого цвета
65 — датчик БМ150 указателя уровня и запаса топлива в баке ВАЗ 2102, ВАЗ 21021
66 — задний фонарь ФП142
67 — фонарь ФП143 освещения номерного знака
68 — плафон освещения багажного отделения и задней части салона с лампой 5 Вт и встроенным включателем
