Схема электрооборудования мотоцикла с коляской «Урал» М-67

Схема электрооборудования мотоцикла с коляской «Урал» М-67

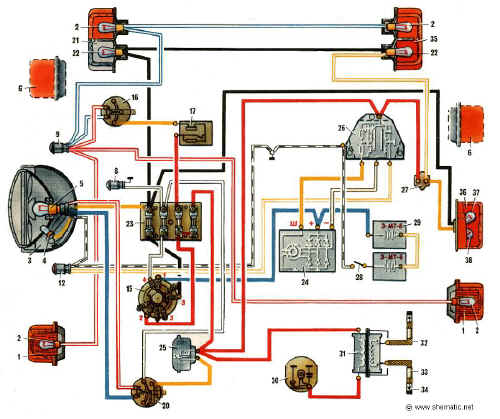

Схема электрооборудования мотоцикла с коляской «Урал» М-67.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоцикла с коляской «Урал» М-67.



1. фонарь левого указателя поворота;
2. лампа А12-21;
3. фара;
4. лампа А12-4 габаритного и стояночного света;
5. лампа А12-45-40 дальнего и ближнего света;
6. фонарь правого указателя поворота (на мотоцикле с коляской не подключен);
7. спидометр;
8. лампа А12-1 освещения спидометра;
9. фонарь контрольной лампы указателей поворота;
10. фонарь контрольной лампы аварийного давления масла;
11. фонарь контрольной лампы дальнего света;
12. фонарь контрольной лампы генератора;
13. фонарь контрольной лампы датчика нейтрали;
14. панель приборов;
15. центральный переключатель;
16. переключатель указателей поворота;
17. прерыватель указателей поворота;
18. пробка контакта;
19. датчик аварийного давления масла;
20. переключатель света;
21. передний фонарь коляски;
22. лампа А12-21 габаритного света и сигнала тормоза на коляске;
23. блок предохранителей;
24. генератор;
25. сигнал;
26. реле-регулятор;
27. выключатель сигнала торможения;
28. включатель;
29. аккумуляторная батарея;
30. прерыватель;
31. катушка зажигания;
32. провод высокого напряжения;
33. наконечник свечи;
34. свеча зажигания;
35. задний фонарь коляски;
36. фонарь мотоцикла;
37. лампа А12-15 сигнала торможения;
38. лампа А12-3 габаритного света и освещения номерного знака.
