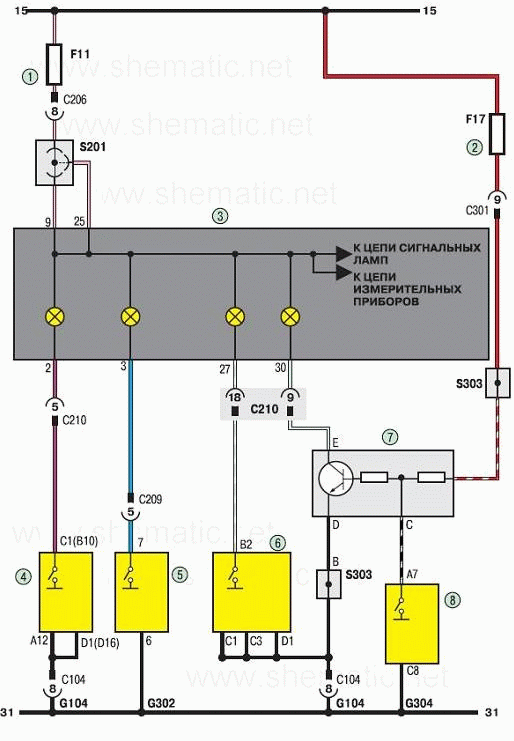

Соединения комбинации приборов Шевроле Ланос (схема 4).
1 – предохранитель (10А).
2 – предохранитель (15А);
3 – комбинация приборов;
4 – электронный блок управления автоматической коробкой передач;
5 – электронный блок управления дополнительной системой пассивной безопасности (SRS);
6 – гидроэлектронный блок управления ABS;
7 – модуль сигнальной лампы ABS;
8 – электронный модуль A8S.
