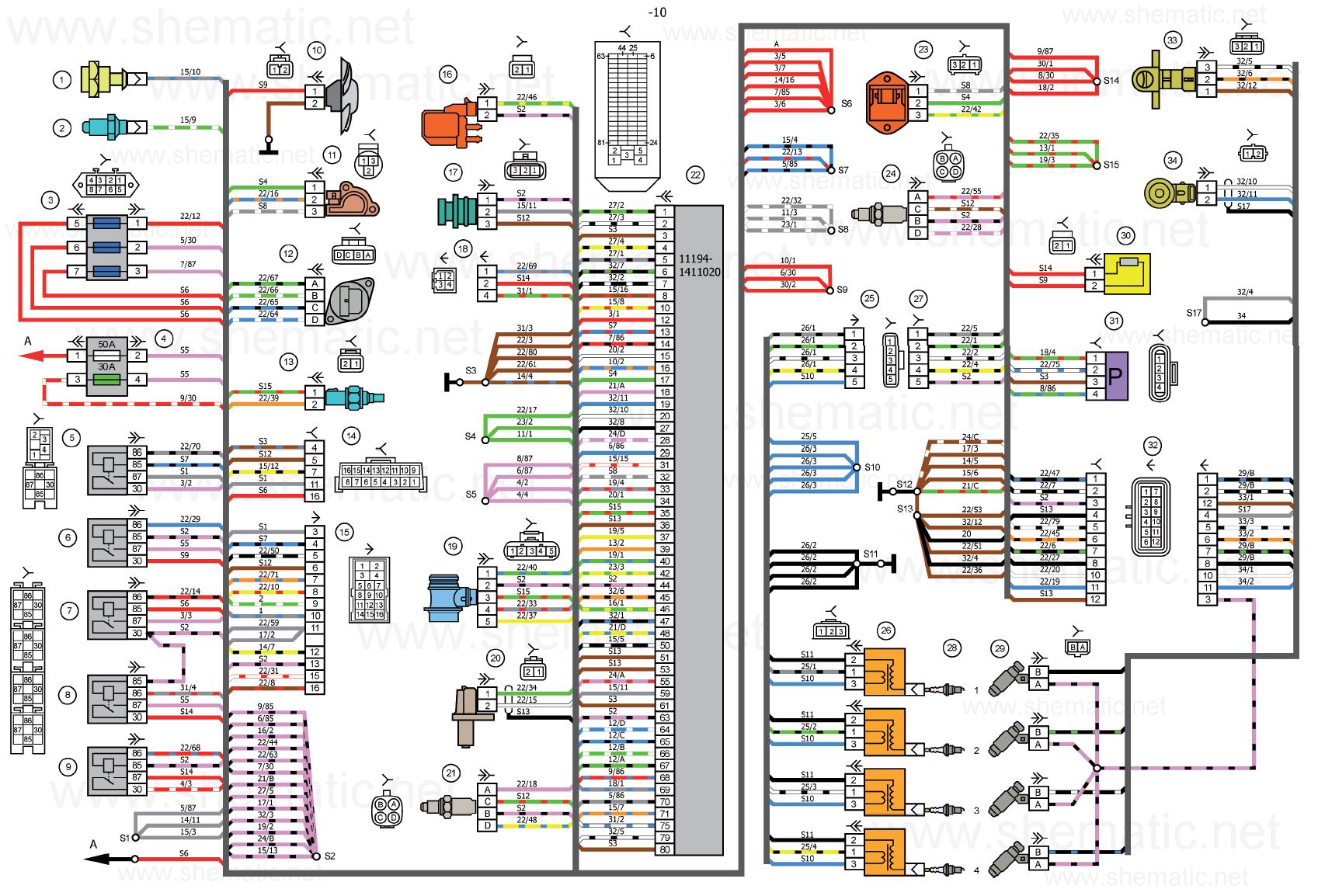

Схема электрических соединений системы зажигания автомобилей LADA KALINA 11174,11184,
11194.
(нажмите для увеличения).
Перечень элементов схемы электрических соединений жгута проводов
системы зажигания автомобилей LADA KALI NA 11174,11184,11194
1 - датчик контрольной лампы давления масла;
2 - датчик указателя температуры охлаждающей жидкости;
3 - блок предохранителей дополнительный;
4 - предохранители электровентилятора системы охлаждения двигателей;
5 - реле электробензонасоса;
6 - реле электровентилятора системы охлаждения двигателя;
7 - реле зажигания;
8 - реле 2 электровентилятора системы охлаждения двигателя;
9 - реле 3 электровентилятора системы охлаждения двигателя;
10 - электровентилятор системы охлаждения двигателя;
11 - датчик положения дроссельной заслонки;
12 - регулятор холостого хода;
13 - датчик температуры охлаждающей жидкости;
14 - колодка диагностики;
15 - колодка жгута системы зажигания к колодке жгута панели приборов;
16 - электромагнитный клапан продувки адсорбера;
17 - датчик скорости;
18 - колодка жгута системы зажигания к колодке жгута панели приборов 2;
19 - датчик массового расхода воздуха;
20 - датчик положения коленчатого вала;
21 - датчик кислорода;
22 - контроллер;
23 - датчик неровной дороги;
24 - датчик кислорода диагностический;
25 - колодка жгута катушек зажигания к колодке жгута системы зажигания;
26 - катушки зажигания:
27 - колодка жгута системы зажигания к колодке жгута катушек зажигания;
28 - свечи зажигания;
29 - форсунки;
30 - резистор;
31 - датчик давления системы кондиционирования воздуха;
32 - колодки жгута системы зажигания и жгута проводов форсунок;
33 - датчик фаз;
34 - датчик детонации.
Жгут проводов системы зажигания -11184-3724026-10.
Жгут проводов катушек зажигания -1118-3724148-00.
Жгут проводов форсунок -11184-3724036.
А - к клемме "плюс" аккумуляторной батареи.
добавлено 30.12.10 10:51:43 | просмотрено 14653 раз
