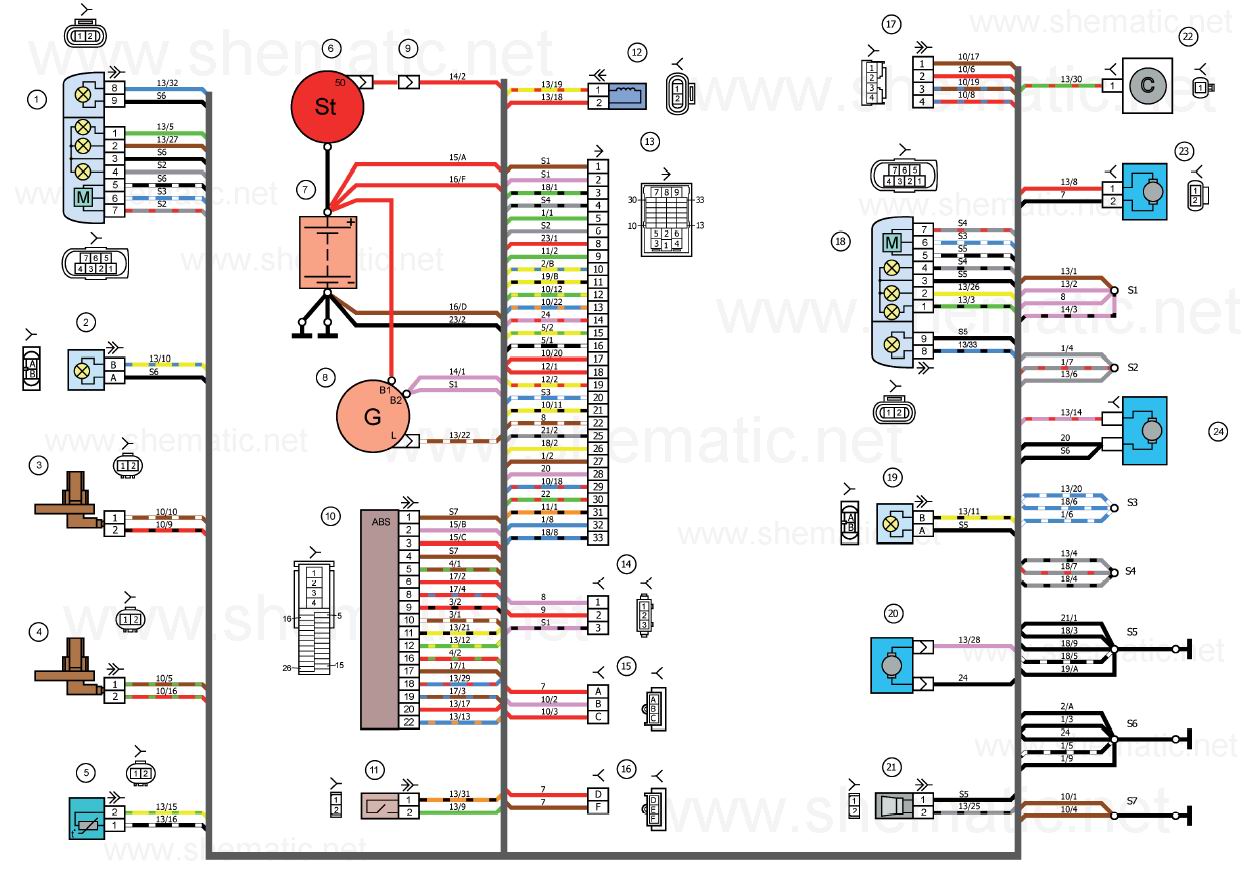

Схема электрических соединений жгута проводов переднего автомобилей LADA
KALINA 11174, 11194.
(нажмите для увеличения).
Перечень элементов схемы электрических соединений жгута проводов
переднего автомобилей LADA KALINA 11174, 11194
1 - фара правая;
2 - противотуманная фара правая;
3 - датчик скорости правый передний;
4 - датчик скорости левый передний;
5 - датчик температуры воздуха;
6 - стартер;
7 - батарея аккумуляторная;
8 - генератор;
9 - колодки жгута АКБ и стартера и жгута переднего;
10 - гидроагрегат АБС;
11 - выключатель лампы света заднего хода;
12 - блокировка заднего хода;
13, 14, 15, 16 - колодки жгута проводов переднего к колодкам жгута проводов
панели приборов;
17 - колодка жгута проводов переднего к колодке жгута проводов заднего;
18 - фара левая;
19 - противотуманная фара левая;
20 - электродвигатель омывателей;
21 - сигнал звуковой;
22 - компрессор;
23 - электродвигатель вентилятора климатической установки;
24 - электродвигатель омывателя заднего стекла.
Жгут проводов передний - 1119-3724010-40.
Жгут проводов АКБ с корпусом - 1118-3724080.
Жгут проводов соединительной аккумуляторной батареи и стартера - 11184-3724070.
