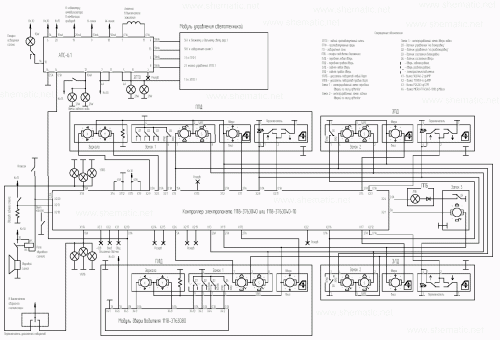

Схема электрооборудования автомобиля LADA KALINA (ВАЗ - 11174, ВАЗ - 11184,
ВАЗ - 11194).
(нажмите для увеличения)
Сокращенные обозначения
ЗПТО - задний противотуманный огонь
ПТФ - противотуманные форы
ГО - габаритные огни
ППБ - плафон подсветки багажника
ПЛД - передняя левая дверь
ППД - передняя правая дверь
3ЛД - задняя левая дверь
ЗПД - задняя правая дверь
УПЛБ - указатель поворотов левый борт
УППБ - указатель поворотов провыв борт
Замок 1 - интегрированный замок передних дверей по типу ф.Meritor
Замок 2 - интегрированный замок задних дверей по типу ф.Meritor
Замок 3 - интегрированный замок двери задка
Д1 - Датчик управления "на блокировку"
Д2 - Датчик управления "на разблокировку"
Д3 - Датчик состояния блокировки
Д4 - Датчик состояния двери
с - дверь заблокирована
с - дверь разблокирована
I - злектростеклоподъемник
Х1 -вилка 966140-2 ф.АМР
Х2 - вилка 179059-6 ф.АМР
ХЗ - вилка Р242Ю ф.STM
Х4 - вилка MICRO-FIT43045-1018 ф.Molex
